토크가 부족하게 체결된 나사는 진동에 점차 풀리고, 전기 접촉 불량이나 배터리 팩의 국부 발열을 일으킵니다. 과토크로 체결하면 나사산 뭉개짐, 플라스틱 케이스 균열, 나사 파손, 인서트 헛돎이 발생합니다. 두 불량 모두 눈으로 확인하기 어렵고 대개 고객사에서야 드러납니다. 클러치 자동 차단식 전동 드라이버가 사람에 의한 편차를 대부분 줄였지만, 조정 링의 설정 숫자는 N·m 값이 아닙니다. 실제 토크는 클러치 마모, 전원, 조인트 종류에 따라서도 달라집니다. 나사가 실제로 몇 토크로 체결되는지 알 수 있는 유일한 방법은 측정입니다.
- 작업 표준서에 토크 기재: 나사 위치마다 “5단” 같은 설정값만이 아니라 N·m 값과 허용 공차를 적습니다.
- 교대 시작, 조정 후, 낙하 후 측정: Kilews KTM-15 토크 미터 또는 Kilews KTM-150 토크 미터에 3–5회 체결해 공차와 비교합니다.
- 하드·소프트 조인트 이해: 같은 설정값이라도 실제 토크는 다를 수 있습니다.
- 드라이버를 바른 자세로 유지: 툴 밸런서로 드라이버 축을 수직으로 유지하고 손 피로를 줄입니다.
나사 체결 토크가 틀어지는 이유
| 원인 그룹(5M1E) | 흔한 증상 |
|---|---|
| 설비 | 장기 사용 후 클러치 마모, 스프링 약화; 전원/어댑터 불안정; 비트 마모로 홈에서 미끄러짐. |
| 사람 | 클러치가 차단되기 전에 레버를 놓음; “확실하게” 하려고 두 번 체결; 드라이버를 기울여 잡음. |
| 자재 | 나사 로트, 도금이 다름; 플라스틱 인서트 공급사가 다름. |
| 방법 | 작업 표준서에 설정 단수만 있고 N·m 값과 공차가 없음. |
| 측정 | 토크 점검 장비가 없거나, 있어도 정기 점검·기록을 하지 않음. |
| 환경 | 모델을 바꿨는데 드라이버를 재조정하지 않음; 드라이버 한 대를 토크가 다른 여러 위치에 사용. |
하드 조인트와 소프트 조인트
나사 머리가 부품 표면에 닿은 뒤 토크가 빠르게 오르는지 느리게 오르는지는 조인트에 따라 다릅니다. ISO 5393(나사 체결 공구 시험 방법)은 약 30° 회전 안에 목표 토크에 도달하는 것을 하드 조인트(금속 대 금속), 약 720°에 도달하는 것을 소프트 조인트(개스킷, 스프링 와셔, 탄성 플라스틱 부품)로 정의합니다. 같은 드라이버, 같은 설정값이라도 두 조인트에서 측정되는 토크는 차이가 날 수 있습니다. 따라서 점검 시에는 토크 미터의 측정 조인트를 사용하고, 필요하면 제품에서의 실제 값과 비교합니다.
일일 토크 점검 절차
- 기준 기재: 작업 표준서에 나사 위치별 공칭 토크와 공차(예: 0.60 N·m ± 10 %)를 적습니다.
- 측정기에 한계값 설정: 상한/하한을 입력하면 측정기가 합격/불합격 램프로 표시합니다.
- 교대 시작 측정: 드라이버마다 측정 조인트에 3–5회 체결하고 최대, 최소, 평균값을 읽습니다.
- 조치: 공차를 벗어나면 조정 링을 다시 맞추고 재측정합니다. 그래도 불합격이면 드라이버를 교체하고 클러치 수리를 보냅니다.
- 기록 또는 데이터 출력: 날짜, 교대, 드라이버 번호, 측정값, 측정자. 고객 감사 시 증빙이 됩니다.
- 추가 측정: 모델 변경, 설정값 조정, 드라이버 낙하 또는 수리 후.
측정기 자체도 교정 기관에서 정기 교정을 받아야 합니다(보통 12개월마다, 공장 내부 규정에 따름).
Kilews KTM-15와 KTM-150

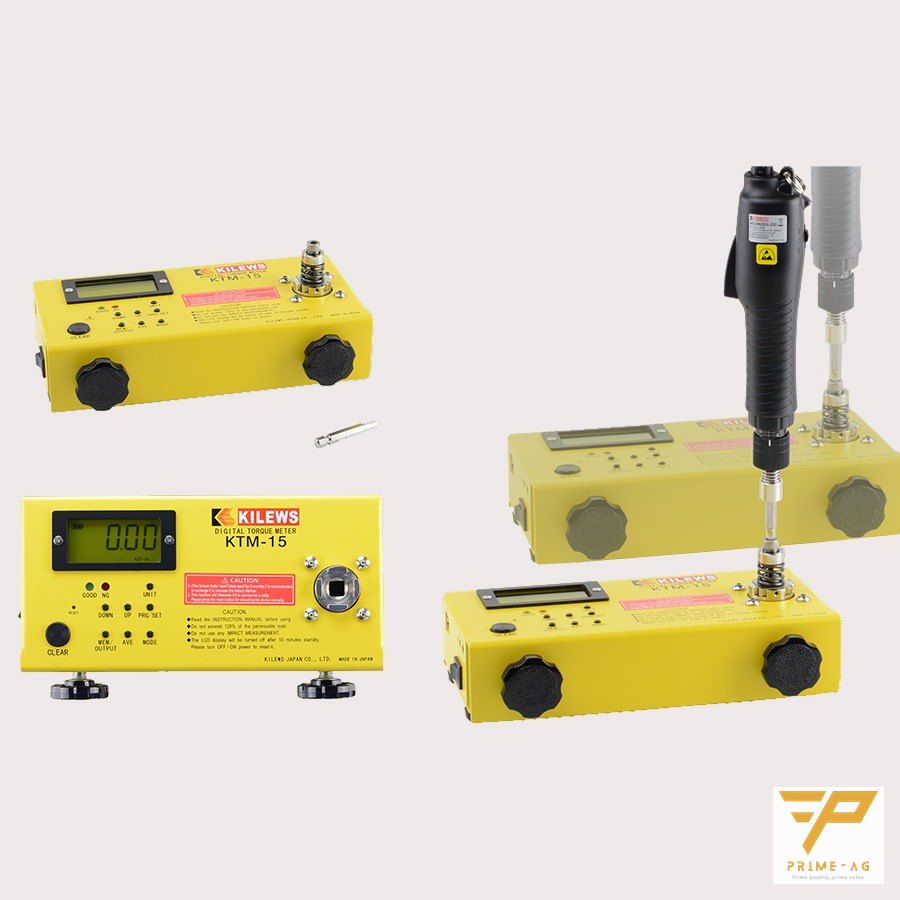

Kilews는 전자 공장에서 널리 쓰이는 전동 드라이버 및 토크 측정 장비 브랜드입니다. KTM 시리즈 측정기는 Kilews Japan 브랜드로 일본에서 생산됩니다(Made in Japan). KTM 시리즈는 클러치 자동 차단식(shut-off) 전동 드라이버 점검용입니다. PRIMEAG가 공급하는 두 모델은 다음과 같습니다.
| 사양 | KTM-15 | KTM-150 |
|---|---|---|
| 측정 범위(N·m) | 0.015 – 1.500 | 0.15 – 15.00 |
| 측정 범위(kgf·cm) | 0.15 – 15.0 | 1.5 – 150.0 |
| 측정 범위(lbf·in) | 0.15 – 13.0 | 1.5 – 130.0 |
| 정확도 | ±0.5 % 또는 ±1 digit | ±0.5 % 또는 ±1 digit |
| 기본 측정 조인트 | 2개(AJ-15, AJ-3) | 3개(AJ-150, AJ-50, AJ-15K) |
| 전원 | Ni-MH 4.8 V 충전지; 충전 약 3시간, 사용 약 12시간 | KTM-15와 동일 |
| 크기, 무게 | 230 × 125 × 65 mm; 약 1.8 kg | 230 × 125 × 65 mm; 약 1.8 kg |
| 참고 가격 | 39,000,000 VND/대부터 | 41,000,000 VND/대부터 |
| 적합 용도 | 1.5 N·m 미만 소형 나사: 기판, 카메라, 휴대폰, 웨어러블 | 1.5–15 N·m: 케이스, 배터리 팩, UAV 프레임, 전기 기기 |
사양은 Kilews 제품 페이지(kilews.com.tw) 기준입니다. 두 모델 모두 자동 영점, 램프 표시 상한/하한 설정, 최대/최소/평균 통계, 체결·풀림 방향 측정, PC로 데이터를 내보내는 USB 포트를 갖추고 있습니다.
사용 시 주의(본체 라벨 기준): 정격 하중의 120 %를 넘는 힘을 가하지 마십시오. 임팩트 공구(임팩트 렌치) 측정에는 사용하지 마십시오. 대기 10분 후 화면이 자동으로 꺼지며, 다시 켜면 리셋됩니다. 장기간 사용하지 않을 때는 배터리 수명을 위해 약 3개월마다 정기적으로 충전하십시오.
모델 선택: 라인의 최대·최소 토크를 확인합니다. 모두 1.5 N·m 미만 소형 나사라면 KTM-15(0.001 N·m 단위까지 표시). 모두 1.5 N·m 이상이라면 KTM-150. 두 그룹이 모두 있는 라인에서는 많은 공장이 두 대를 함께 써서 범위별로 더 세밀하게 측정합니다.
올바른 토크 체결을 돕는 보조 장비
- 툴 밸런서(balancer): 드라이버를 작업대 위에 매달아 축을 수직으로 유지하고, 작업자가 교대 내내 무게를 들고 있지 않아도 됩니다.
- 작업대 조명: 나사 머리와 홈이 잘 보여 비트 미끄러짐이 줄어듭니다.
- 린파이프 작업대는 상부 프레임에 밸런서, 조명, 드라이버 거치대를 정위치에 설치할 수 있습니다.
자주 묻는 질문
전동 드라이버에 설정값이 있는데 왜 측정해야 하나요? 조정 링의 숫자는 클러치 스프링 단수이지 N·m 값이 아닙니다. 실제 토크는 클러치 마모, 전원, 조인트 종류에 따라 달라지므로 토크 미터로 측정해야 정확히 알 수 있습니다.
Kilews KTM-15와 KTM-150 토크 미터는 무엇이 다른가요? KTM-15는 소형 나사용으로 0.015–1.500 N·m를, KTM-150은 0.15–15.00 N·m를 측정합니다. 둘 다 정확도 ±0.5 %, 충전지, USB 포트, 합격/불합격 한계값 설정을 갖추고 있습니다. PRIMEAG 참고 가격: KTM-15 39,000,000 VND부터, KTM-150 41,000,000 VND부터.
토크는 얼마나 자주 점검해야 하나요? 보통 매 교대 시작 시 드라이버마다 점검하고, 설정값 조정, 모델 변경, 드라이버 낙하나 수리 후에 추가로 측정합니다. 측정기는 보통 12개월마다 정기 교정합니다.
KTM으로 수동 토크 렌치를 측정할 수 있나요? KTM 시리즈는 Kilews가 클러치 자동 차단식 전동 드라이버용으로 설계한 제품입니다. 수동 토크 렌치는 ISO 6789에 따라 수공구 전용 장비로 점검하는 것이 좋습니다.
