Vòng đeo chân chống tĩnh điện

Mô tả

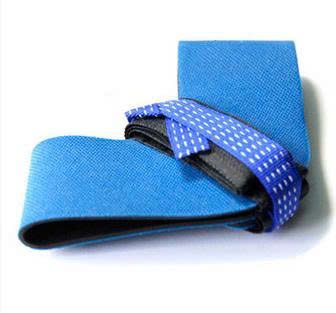

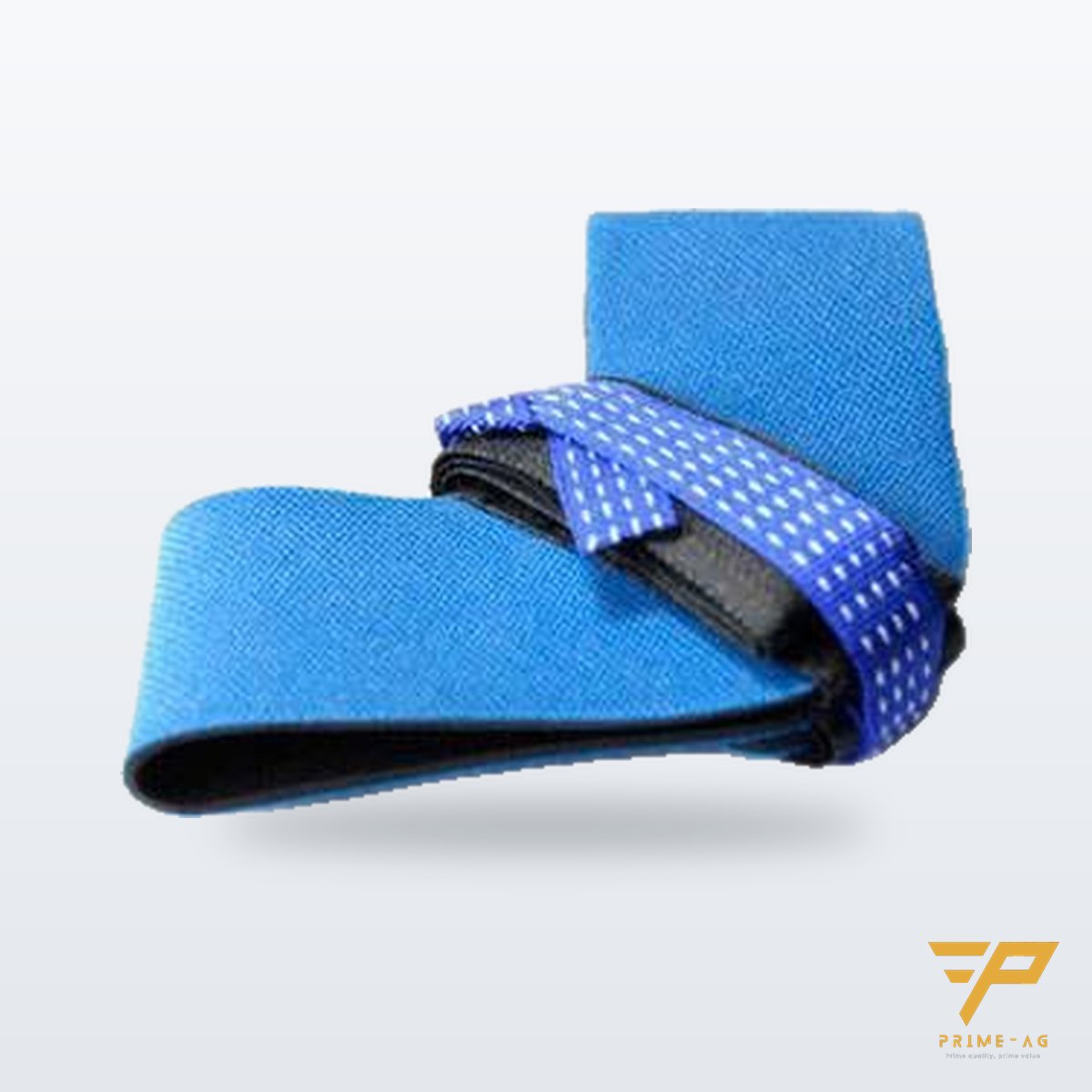

Hạng mục	Vòng đeo chân EH-01	Dây tiếp đất EG-3S
Vật liệu	Cao su dẫn điện + dải dệt carbon, khóa dán	Lõi đồng bọc PVC, dài 3 m (tùy chọn 1,5 / 5 m)
Điện trở	1 MΩ ± 10 %	1 MΩ trong đầu sao (tùy chọn 0 Ω cho nối bàn)

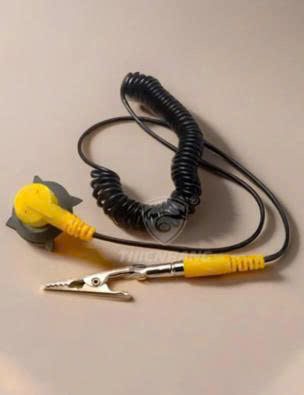

Đầu nối	Dải dẫn 1 dây / 2 dây	1 sao 10 mm + 1 kẹp cá sấu (EG-3K: 2 kẹp; EG-N10: nút 10 mm 2 đầu)
Yêu cầu	Đi cùng sàn/thảm ESD (ANSI/ESD STM7.1)	Điểm đất < 1 Ω
Chuẩn	ESD SP9.2, ANSI/ESD S20.20	ANSI/ESD S6.1
Kiểm tra	Máy test giày/vòng tay đầu ca	Đo thông mạch khi lắp
Đóng gói	1 cái/túi · 100/thùng	1 dây/túi · 100/thùng
MOQ	10 cái	10 dây

Chọn theo vị trí
– Người ngồi cố định → vòng đeo tay (EW-18).
– Người di chuyển trong EPA có sàn ESD → vòng đeo chân (mã này), khuyến nghị đeo cả 2 chân.
– Thảm bàn, kệ ESD → dây 1 sao 1 kẹp (EG-3S).
– Nối bàn – bàn về điểm đất chung → dây 2 kẹp không điện trở (EG-3K-0).

Kiểm tra: đo điện trở từng lô; hướng dẫn sơ đồ nối đất: thảm → dây 1 MΩ → ổ nối đất → điểm đất chung → tiếp địa nhà máy.

FAQ
– Vòng chân dùng khi không có sàn ESD được không? — Không; không có sàn dẫn thì không có đường về đất.
– Đeo 1 hay 2 chân? — 2 chân để luôn có 1 chân chạm sàn khi bước; Desco khuyên đeo cả 2 chân cho người di chuyển.
– Dây tiếp đất có điện trở và không: khi nào dùng loại nào? — Nối thảm/vật dụng người chạm → có 1 MΩ; nối khung kim loại về đất → 0 Ω.
– Điểm đất chung lấy ở đâu? — Cọc tiếp địa hoặc dây PE của hệ điện, đo < 1 Ω; PRIMEAG khảo sát và lên sơ đồ.

Nguyên lý: nối đất người thao tác qua bàn chân

Khi đi lại, đế giày liên tục chạm rồi tách khỏi sàn — đây là ví dụ điển hình của tích điện do ma sát – tách rời. Vòng đeo chân tạo một đường dẫn liên tục: da/tất → dải dẫn trong giày → cốc cao su dẫn điện ở gót → sàn ESD → tiếp địa nhà xưởng. Khi bàn chân đeo vòng chạm sàn, điện tích trên người thoát đi và điện thế người – đất gần bằng 0. Khi bàn chân đó nhấc lên, người lại có thể tích điện do cảm ứng từ quần áo hoặc do bước chân.

Vì vậy Desco khuyên đeo mỗi chân một vòng (hoặc dùng giày ESD) cho người di chuyển: lúc nào cũng có ít nhất một chân nối đất, thời gian “hở mạch” giảm hẳn.

Cấu tạo và chất liệu

• Cốc gót bằng cao su dẫn điện: ôm phần gót và một phần đế giày, là điểm tiếp xúc với sàn.
• Dải dẫn (dệt carbon): luồn vào trong giày, nằm dưới lòng bàn chân, tiếp xúc với tất/da. Mồ hôi và độ ẩm tự nhiên của da giúp tiếp xúc ổn định.
• Điện trở hạn dòng 1 MΩ: cùng vai trò với điện trở trong dây vòng đeo tay — cho điện tích tĩnh thoát đi nhưng hạn chế dòng điện qua người nếu vô tình chạm nguồn điện.
• Khóa dán: điều chỉnh theo cỡ giày; khóa dán yếu làm cốc gót xoay lệch, dải dẫn tuột khỏi giày.

Vòng đeo chân trong hệ thống ANSI/ESD S20.20

Vòng đeo chân không tự nó nối đất; nó chỉ là một nửa của hệ giày – sàn. Theo tài liệu ESD Fundamentals của Hiệp hội ESD (ESDA), khi dùng hệ giày – sàn làm phương pháp nối đất người, phải đạt đồng thời hai giới hạn:

• Điện trở người + giày/vòng chân + sàn xuống đất < 1×10⁹ Ω, đo theo ANSI/ESD STM97.1.
• Điện áp cơ thể khi đi bộ theo phép thử chuẩn < 100 V, đo theo ANSI/ESD STM97.2.

Tạp chí In Compliance nêu một ví dụ: giày và sàn khi đo riêng đều khoảng 10 MΩ, nhưng ghép lại điện trở người – đất vượt 1 GΩ và điện áp khi đi bộ vượt xa 100 V — vì điện trở tiếp xúc giữa đế và sàn chiếm phần lớn. Do đó mỗi tổ hợp vòng chân/giày với từng loại sàn cần được đánh giá trên thực tế.

Tài liệu ESDA	Phạm vi
ESD SP9.2	Đặc tính điện trở của foot grounder (vòng chân, vòng mũi chân) — không gồm giày ESD
ANSI/ESD STM9.1	Đặc tính điện trở của giày ESD — không gồm vòng gót, vòng mũi chân
ANSI/ESD STM7.1	Đặc tính điện trở vật liệu sàn
ANSI/ESD STM97.1 / STM97.2	Điện trở và điện áp của hệ sàn – giày khi có người
ANSI/ESD S6.1	Hệ thống nối đất trong EPA

Kiểm tra hằng ngày và lưu hồ sơ

1. Đầu ca, trước khi vào EPA: đứng lên tấm đo của máy test giày/vòng tay, kiểm tra từng chân riêng (che hoặc nhấc chân còn lại) để biết vòng nào hỏng.
2. Ghi sổ kết quả. Danh mục đánh giá nội bộ của ESDA hỏi rõ: nhân viên có kiểm tra và ghi nhận thông mạch xuống đất khi vào EPA hay không, và hồ sơ vòng tay, foot grounder có được lưu giữ không.
3. Không đạt: chỉnh lại dải dẫn, thử lại; vẫn không đạt thì thay vòng.
4. Định kỳ đo sàn — đặc biệt sau khi đánh bóng, phủ sáp, vì lớp phủ làm thay đổi điện trở tiếp xúc.

Loại vòng chân dùng một lần (giấy/màng dán) chỉ được dùng một lần — ESDA đưa nội dung này vào danh mục đánh giá.

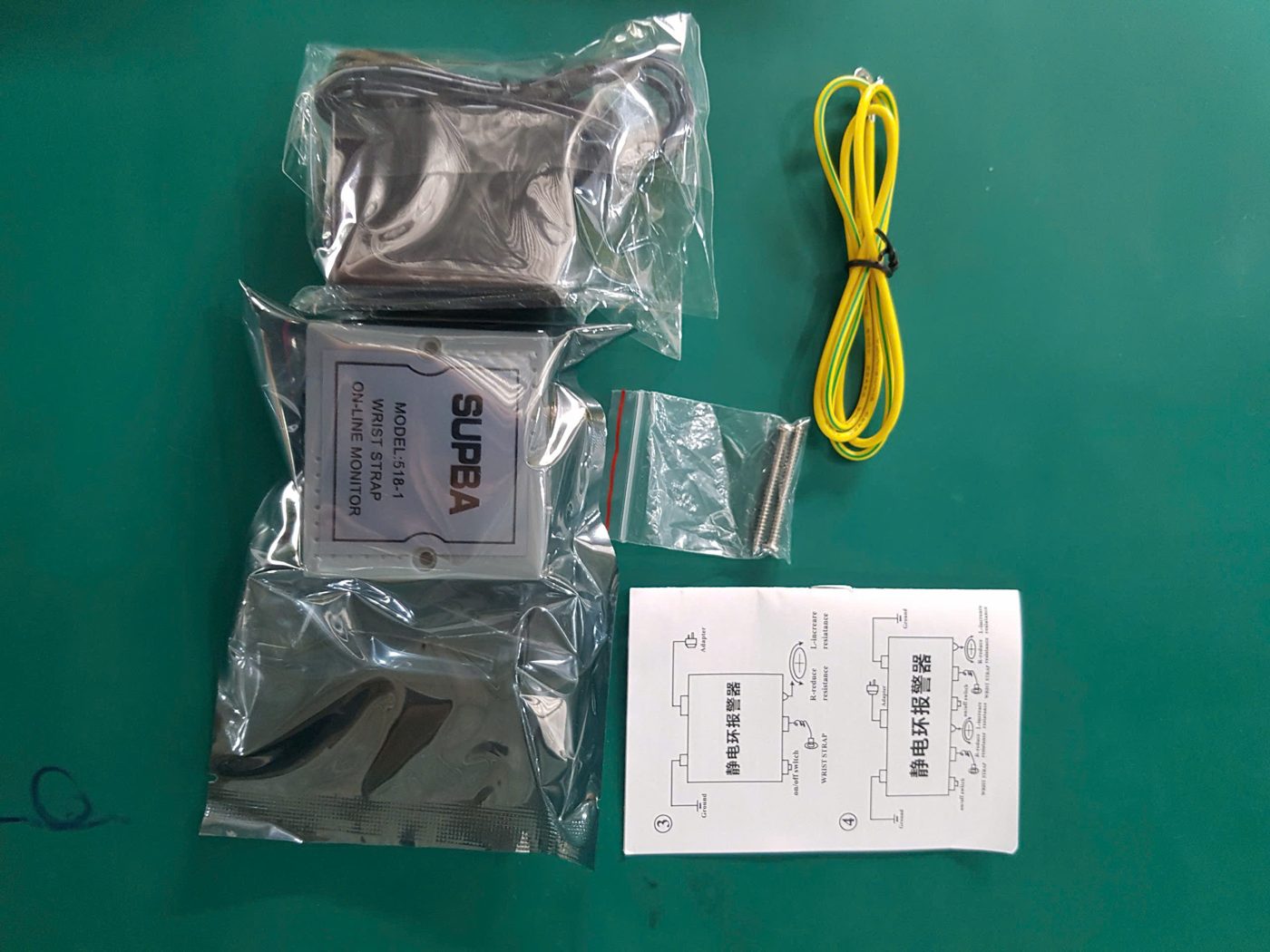

Dây tiếp đất và điểm nối đất chung

Theo ESDA, mọi vật dụng tại trạm và người thao tác nối về điểm nối đất chung; điểm này nối với dây tiếp địa thiết bị (PE) là cách được ưu tiên. Tiếp địa phụ (cọc, khung nhà) phải liên kết về dây PE. Đánh dấu điểm nối đất theo ký hiệu ANSI/ESD S8.1.

Bảo quản, vệ sinh, tuổi thọ

• Lau cốc gót bằng khăn ẩm; tránh dung môi mạnh, dầu, sáp bám vào mặt tiếp xúc sàn.
• Thay khi cốc gót mòn thủng, nứt, dải dẫn sờn đứt, khóa dán không còn giữ chặt.

Sai lầm thường gặp

• Đeo vòng chân trên sàn epoxy thường, gạch men, thảm trải sàn — không có đường xuống đất (cần sàn ESD như FT-6620).
• Chỉ đeo một chân cho người đi lại nhiều.
• Để dải dẫn ở ngoài giày, hoặc nằm trên lót giày dày cách điện, không chạm tất/da.
• Dùng vòng chân thay vòng tay cho người ngồi: ANSI/ESD S20.20 yêu cầu người ngồi tại trạm làm việc ESD nối đất bằng vòng đeo tay (EW-18), vì khi ngồi bàn chân thường rời sàn.

Nguồn tham khảo kỹ thuật

• ESDA – ESD Fundamentals Part 3: Basic ESD control procedures and materials
• ESDA – ESD Fundamentals Part 4: Training and auditing
• ESDA – ESD Fundamentals Part 6: ESD standards (SP9.2, STM9.1, STM97)
• Desco – Why wear a foot grounder on each foot? (Q&A)
• In Compliance – Understanding footwear and flooring in ESD control
• Desco – Wrist straps and ESD control (technical article)

Yêu cầu báo giá: gửi số người di chuyển, số bàn/thảm — PRIMEAG lên bộ tiếp địa và sơ đồ.

---
