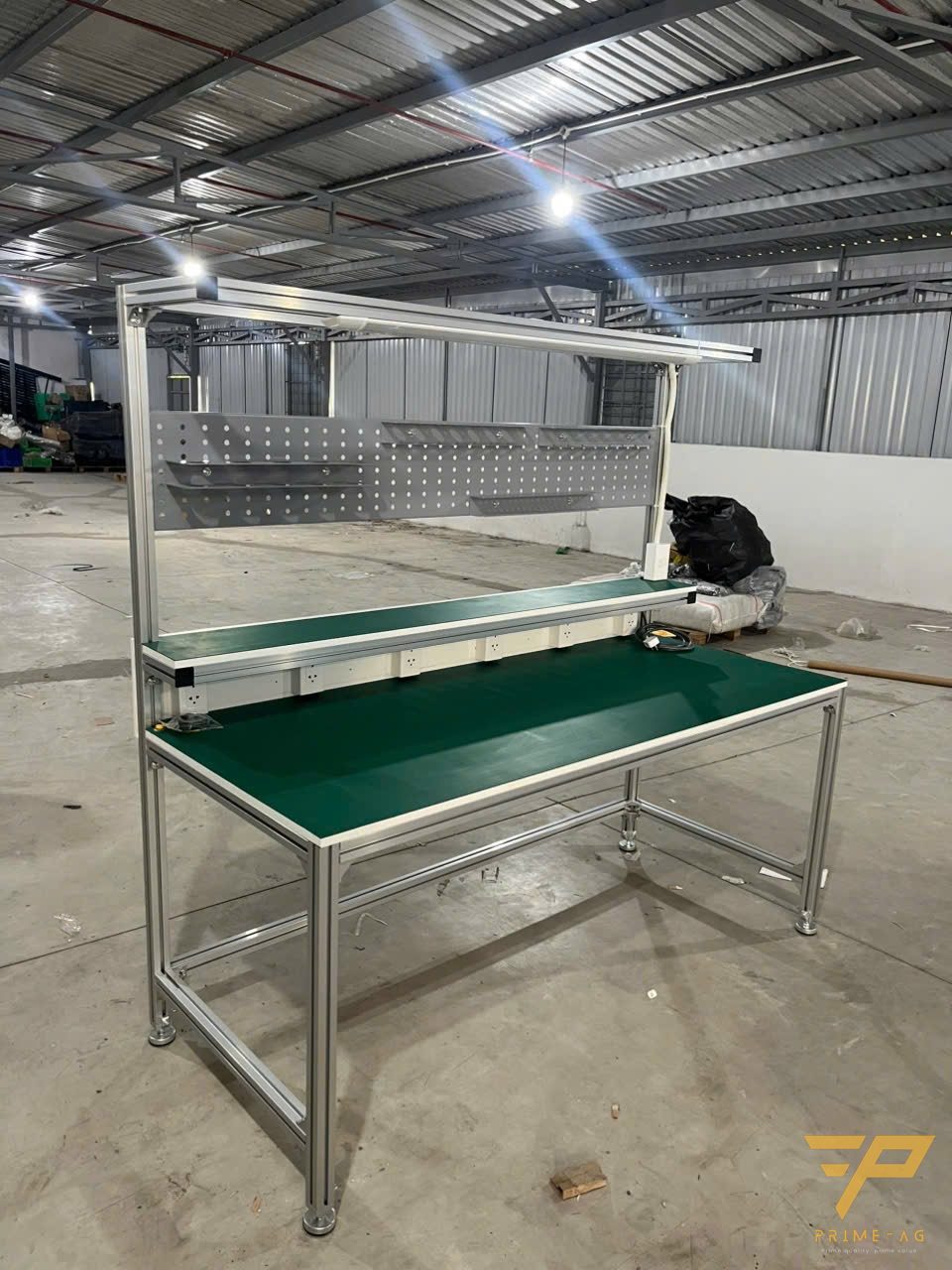

Bàn thao tác nhôm định hình

Bàn thao tác nhôm định hình là lựa chọn tiêu chuẩn cho dây chuyền lắp ráp điện tử, SMT và cơ khí chính xác. Khung lắp ghép bằng bulong và ke góc, không cần hàn, nên dễ thay đổi kích thước, thêm tầng kệ hoặc phụ kiện khi dây chuyền cải tiến.

Cấu hình

• Khung: nhôm định hình 30×30 (bàn ngắn, tải nhẹ) hoặc 40×40 (bàn từ 1,5 m, đặt jig, máy móc)
• Mặt bàn: MDF phủ laminate, MDF phủ thảm cao su ESD, compact hoặc inox
• Điện: ổ cắm công nghiệp, ổ đa năng chuẩn Hàn / Nhật / Trung / EU, đèn LED
• Phụ kiện: kệ tầng, kệ nghiêng, giá treo dụng cụ, khay in/out, ngăn kéo
• Chân: chân tăng chỉnh bù nền xưởng hoặc bánh xe có khóa

Vì sao nhà máy chọn nhôm định hình

• Khung cứng vững, ít rung — phù hợp công đoạn hàn, soi kính hiển vi, đo kiểm
• Tái cấu hình được, không phải bỏ khung cũ khi đổi layout
• Bề mặt anode sạch, đẹp, đạt yêu cầu audit của khách hàng FDI
• Có điểm tiếp địa riêng cho bàn ESD, đo đạt theo ANSI/ESD S20.20 và IEC 61340-5-1

Thông số tham khảo

Kích thước phổ biến	1200 × 700 × 750 mm (thao tác ngồi), cao 900 mm (thao tác đứng)
Khung	Nhôm định hình 30×30 / 40×40
Mặt bàn	MDF / MDF + thảm ESD / compact / inox
Tiêu chuẩn ESD	ANSI/ESD S20.20, IEC 61340-5-1
Thời gian giao hàng	5–7 ngày

Sản xuất theo kích thước thực tế của từng vị trí thao tác.

Vật liệu: hợp kim nhôm 6063 và lớp anode

Thanh nhôm định hình công nghiệp thường đùn từ hợp kim EN AW-6063 (AlMg0,7Si), hóa bền nhân tạo. Theo tài liệu kỹ thuật của MiniTec (Đức), thanh nhôm trạng thái T66 có:

• Giới hạn bền kéo ≥ 245 N/mm², giới hạn chảy ≥ 200 N/mm², độ cứng khoảng 75 HB.
• Mô-đun đàn hồi E = 70.000 N/mm² — chỉ bằng khoảng 1/3 thép, nên khung nhôm võng nhiều hơn khung thép cùng tiết diện; độ cứng đến từ hình dáng tiết diện (mômen quán tính I).
• Khối lượng riêng 2,75 g/cm³, hệ số giãn nở nhiệt 23,8×10⁻⁶ /K.
• Trạng thái T5 phổ biến trên thị trường có cơ tính thấp hơn rõ rệt: theo Wikipedia, giới hạn bền kéo tối thiểu khoảng 140 MPa, giới hạn chảy khoảng 97 MPa (T6: 190/160 MPa). Nên hỏi trạng thái nhiệt luyện khi so sánh báo giá.
• Bề mặt anode (theo MiniTec: dày khoảng 10 µm, độ cứng lớp 250–350 HV) — chống trầy, không gỉ, dễ lau.
• Dung sai theo DIN EN 12020: độ thẳng, độ phẳng tối đa 1,5 mm trên 2 m.
• Các số liệu trên là của MiniTec, chỉ để tham khảo; cơ tính và độ dày anode thực tế tùy hợp kim, trạng thái nhiệt luyện và nhà sản xuất thanh nhôm.

Tính độ võng: vì sao bàn dài cần thanh 40×40

Độ võng của một thanh đỡ hai đầu, chịu tải giữa nhịp tính theo công thức cơ học quen thuộc: f = F·L³ / (48·E·I). Hai hệ quả thực tế:

• Độ võng tỉ lệ với lập phương chiều dài nhịp: nhịp dài gấp đôi thì võng gấp 8 lần. Bàn 1,8 m không có chân giữa hoặc thanh tăng cứng sẽ võng rõ rệt khi đặt jig, thiết bị test.
• Mômen quán tính tăng rất nhanh theo kích thước tiết diện, nên chuyển từ 30×30 lên 40×40 tăng độ cứng nhiều lần, chỉ tăng vừa phải về khối lượng.

Với tải động (máy vặn vít, rung từ thiết bị), các hãng khuyến cáo dùng giá trị cho phép thấp hơn tải tĩnh. Cách tăng cứng hiệu quả: thêm thanh ngang dưới mặt bàn, thanh giằng chéo phía sau, hoặc rút ngắn nhịp bằng chân giữa.

Rãnh, đai ốc và hệ khớp nối

• Rãnh (slot): mỗi hệ có cỡ rãnh riêng (thường gọi rãnh 6, 8, 10). Ví dụ hệ MiniTec 45 có rãnh rộng 8,5 mm, dùng bulông đầu M8. Phụ kiện khác hãng, khác rãnh thường không lắp lẫn được — nên thống nhất một hệ trong cả nhà máy.
• Lỗ tâm: lỗ giữa thanh dùng để taro ren lắp chân tăng chỉnh, bánh xe hoặc nối đầu thanh; một số hãng yêu cầu tạo ren bằng mũi cán ren (thread former) thay vì taro cắt.
• Kiểu liên kết: ke góc nhôm đúc (lắp nhanh, chịu lực tốt), liên kết ẩn trong lỗ tâm (gọn, đẹp, ít khe bám bụi), tấm nối phẳng. Đai ốc rãnh loại lắp từ mặt bên (drop-in) giúp thêm phụ kiện mà không phải tháo khung.

Nối đất cho khung nhôm trong khu EPA

Lớp anode là oxit nhôm cách điện. Các thanh nối với nhau qua ke góc, bulông không chắc tạo thành một khối dẫn điện liên tục. Nhà sản xuất hệ nhôm định hình như item (Đức) cung cấp chi tiết cân bằng điện thế lắp vào rãnh tại mối nối: vít ép chi tiết phá lớp anode để tạo tiếp xúc dẫn điện giữa hai thanh. item cũng lưu ý chi tiết này không được coi là dây bảo vệ an toàn điện.

• Với bàn ESD, thứ cần nối đất là mặt làm việc (thảm, laminate ESD) và vòng đeo tay — về cùng một điểm nối đất chung.
• Nối khung về đất là biện pháp bổ sung để khung kim loại không thành vật dẫn cô lập trong EPA, đặc biệt khi có kệ, khay kim loại đặt linh kiện.
• Bàn có ổ cắm, đèn: nối đất an toàn điện cho khung theo quy định điện, bằng đầu cos và bulông bắt chặt, cạo lớp anode tại điểm tiếp xúc.

Vệ sinh và bảo trì

• Lau khung bằng khăn ẩm, chất tẩy trung tính hoặc cồn IPA. Tránh dung dịch kiềm mạnh, axit — làm mờ, ăn mòn lớp anode.
• Gắn nắp chụp đầu thanh và nẹp che rãnh ở khu sạch để hạn chế bụi bám trong rãnh.
• Kiểm tra siết lại bulông, ke góc sau vài tuần đầu vận hành và khi bàn bị di chuyển, va đập.
• Thanh nhôm tháo ra vẫn dùng lại được; giữ lại phụ kiện cùng hệ để tái cấu hình.

Nguồn tham khảo kỹ thuật

• MiniTec – Technical Information Aluminum Profiles (6063 T66, dung sai, độ võng)
• item – Potential Equaliser 6 (cân bằng điện thế cho thanh nhôm anode)
• Aluflex – Electrical discharge for aluminium profile structures
• ESDA – Fundamentals of ESD, Part 3 (mặt làm việc, nối đất)
• Wikipedia – 6063 aluminium alloy

Câu hỏi thường gặp

Nên chọn nhôm 30×30 hay 40×40?

Bàn dài dưới 1,2 m, thao tác nhẹ thì 30×30 là đủ. Bàn từ 1,5 m hoặc phải đỡ jig, máy vặn vít, thiết bị test thì nên dùng 40×40 để mặt bàn không võng và không rung.

Khung nhôm có tự tiếp địa được không?

Không. Lớp anode trên bề mặt nhôm cách điện, nên bàn ESD cần một điểm tiếp địa riêng nối thảm ESD và vòng đeo tay về cùng một điểm.

Có làm theo bản vẽ riêng của nhà máy không?

Có. Gửi bản vẽ hoặc ảnh layout, chúng tôi lên phương án và báo giá trong 24 giờ làm việc.

Nội dung: Đội kỹ thuật PRIMEAG
