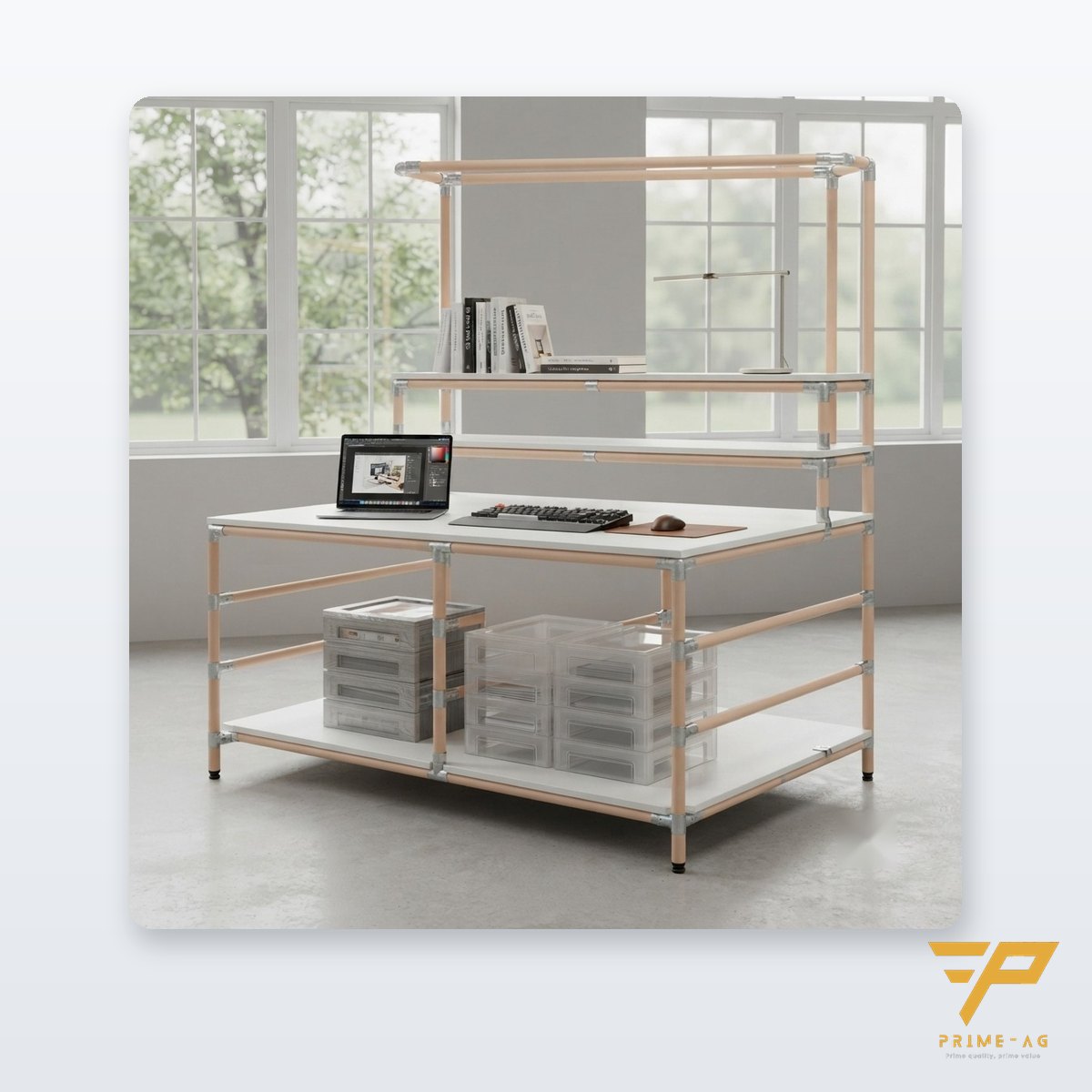

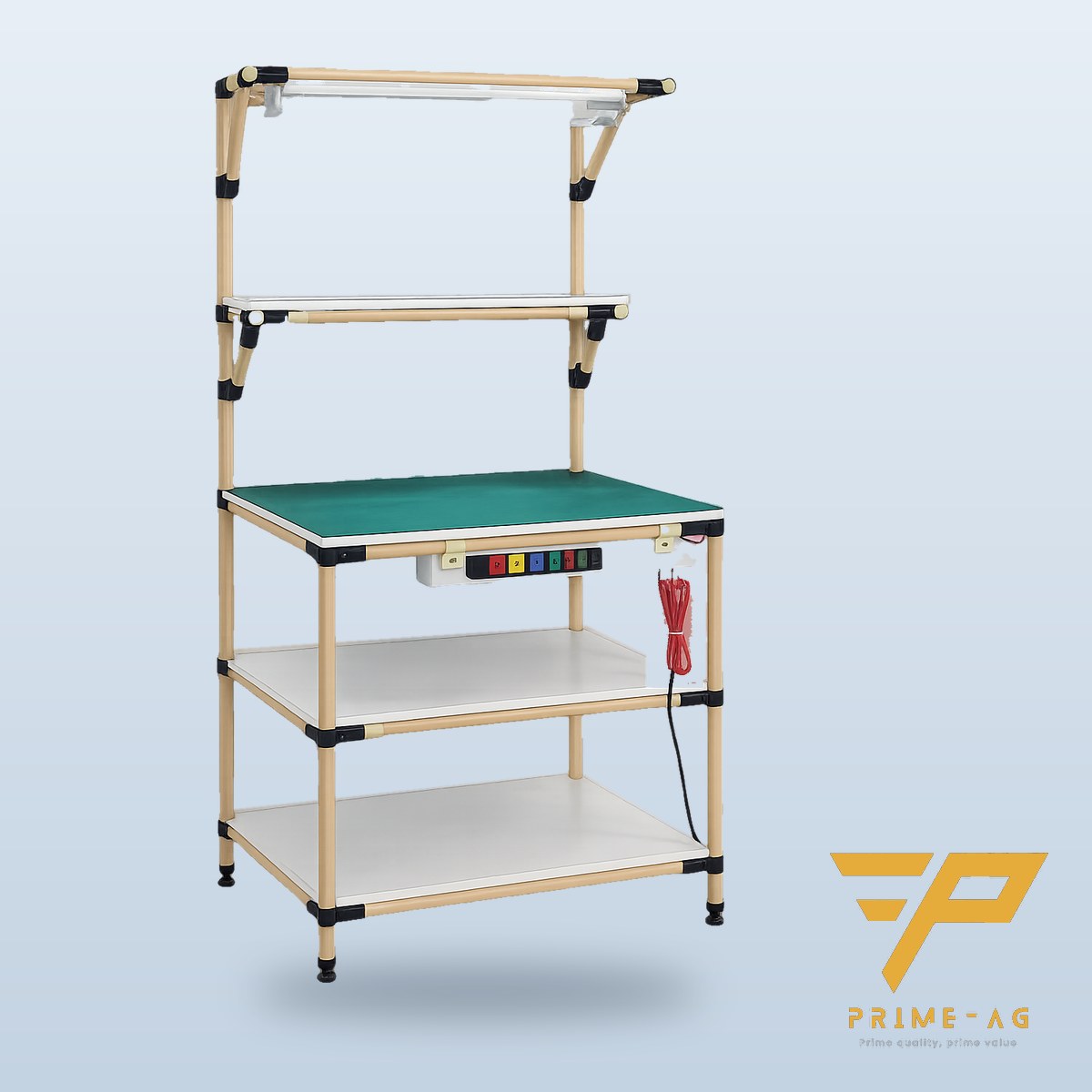

Bàn thao tác ống thép bọc nhựa

Mô tả

Hạng mục	Giá trị
Khung	Ống thép Φ28 dày 1,0 mm bọc nhựa ABS (kem/đen), khớp D-S1/D-S2/D-S3 thép mạ, nút bịt PJ110A
Kích thước	800 × 600 × 1950 mm (mặt bàn cao 750) — tùy chỉnh 600–1800 dài
Mặt bàn	MDF/ván chống ẩm 15–17 mm nẹp nhựa; tùy chọn laminate ESD 10⁶–10⁹ Ω

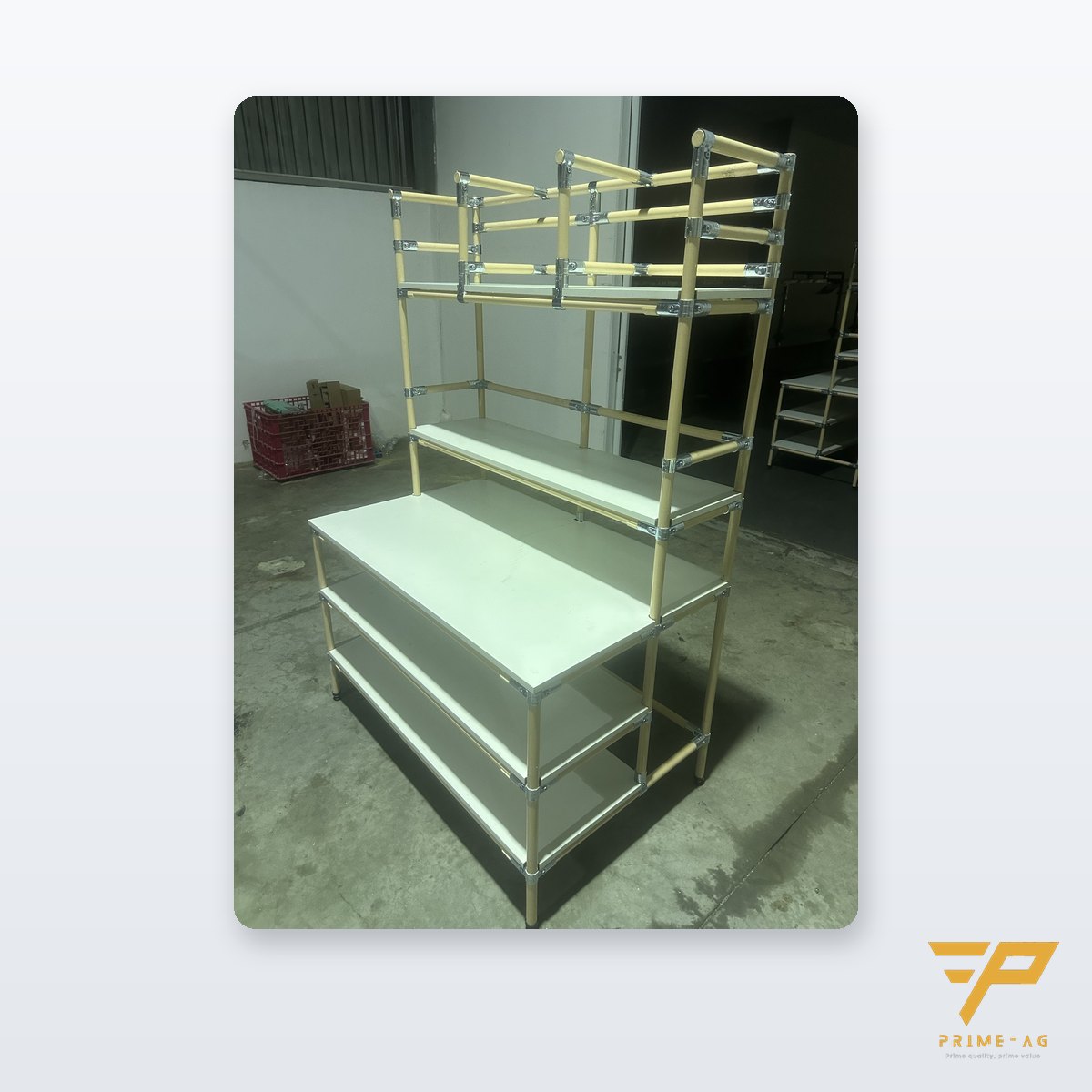

Kệ tầng	2 tầng trên (800×250 và 800×400), máng đèn
Điện (bản -E)	2 đèn LED 0,6 m, ổ cắm 6 lỗ, công tắc, dây Cadivi
Tải trọng	Mặt bàn 150 kg; kệ tầng 20 kg/tầng
Chân	Chân tăng chỉnh ±20 mm; tùy chọn bánh xe Φ75
Phụ kiện	Túi thẻ A3 ESD, tiếp đất tròn, thanh treo dụng cụ, thảm ESD
Sản xuất	5–7 ngày; lắp sẵn giao trong TP.HCM – Bình Dương – Đồng Nai
Bảo hành	12 tháng khung & khớp; điện 6 tháng

Tư vấn chọn
– Chuyền lắp ráp thay sản phẩm thường xuyên → bàn lean (mã này), rẻ hơn bàn nhôm ~30 %, tự chỉnh được.
– Cần độ cứng cao, gắn thiết bị nặng, thẩm mỹ phòng sạch → bàn nhôm định hình 40×40 (AW-40).
– Khu EPA nghiêm ngặt → chọn mặt ESD + tiếp đất + thảm cao su 2 lớp (MT-12).
– Chỉ cần bàn kiểm tra nhẹ không kệ → bản 800×600×750 không tầng, giá thấp hơn.

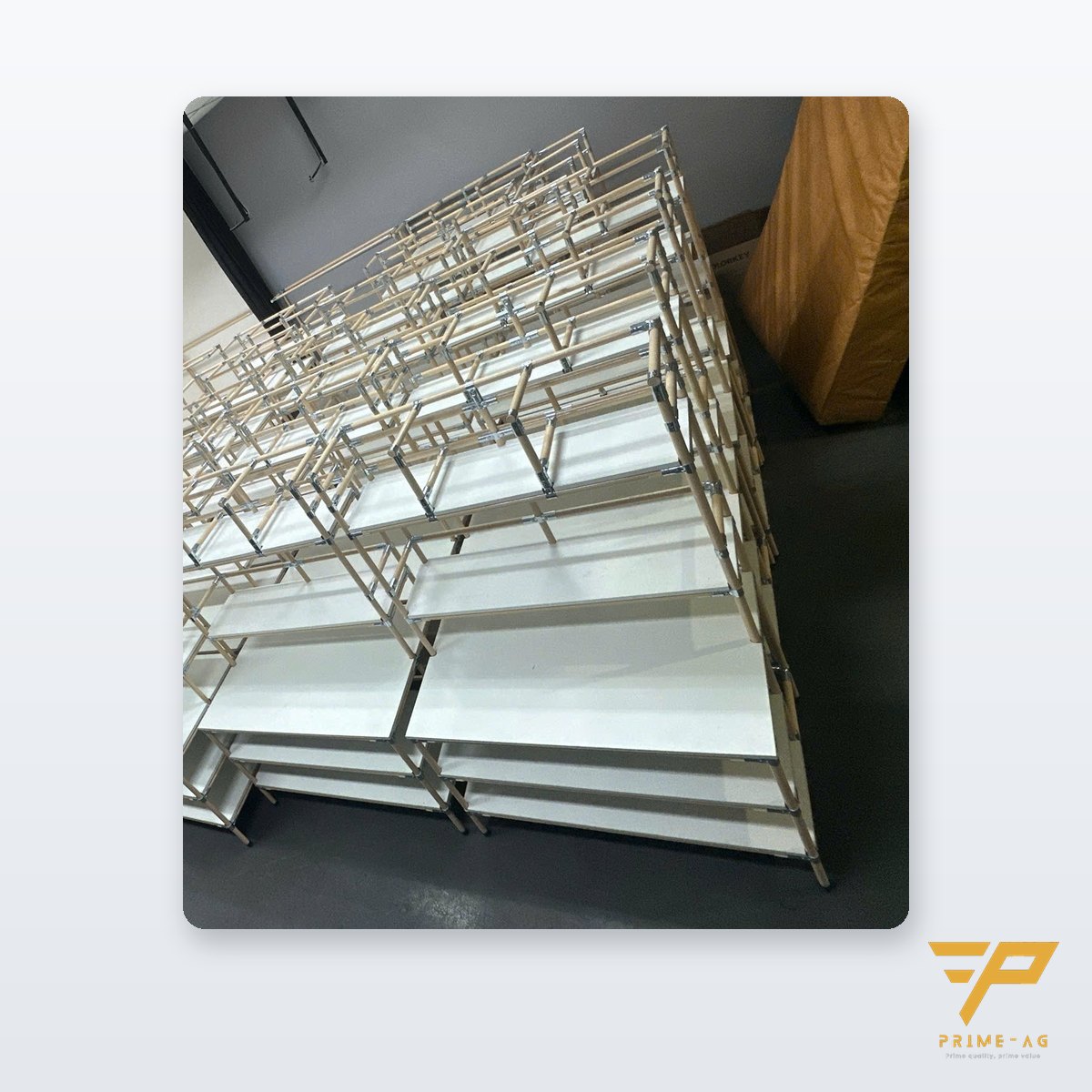

Kiểm tra & bàn giao: thử tải, kiểm điện (rò, công tắc), đo điện trở mặt bàn nếu ESD; giao bản vẽ + danh mục khớp để khách tự mở rộng.

FAQ
– Ống bọc nhựa có bong theo thời gian không? — Lớp ABS dày 0,6–0,8 mm dính nhiệt vào ống, không bong trong điều kiện nhà xưởng; tránh dung môi mạnh.
– Tự thêm tầng kệ được không? — Được, chỉ cần thêm ống + khớp, PRIMEAG bán lẻ linh kiện.
– Có điện thì cần gì từ phía nhà máy? — Một ổ nguồn 220 V gần bàn; PRIMEAG lắp sẵn dây và phích.
– Giao rời hay lắp sẵn? — Trong 100 km giao lắp sẵn; xa hơn giao rời kèm hướng dẫn, lắp 20 phút/bàn.

Chất liệu: ống thép bọc nhựa là gì?

Ống “lean pipe” là ống thép cán nguội hàn cao tần, mặt trong phủ lớp chống gỉ, mặt ngoài bọc một lớp nhựa nhiệt dẻo ép chặt vào thép. Cấu trúc 3 lớp: chống gỉ – thép – nhựa. Đường kính ngoài tiêu chuẩn Φ28 mm (thực tế 27,6–28 mm tùy hãng).

• Độ dày thành thép: thị trường có 0,7 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 mm. PRIMEAG dùng 1,0 mm cho bàn thao tác — cân bằng giữa độ cứng khung và trọng lượng; bàn tải nặng, giá kệ dùng 1,2–2,0 mm.
• Lớp nhựa bọc: ABS (cứng, bóng, chịu va đập, chịu hóa chất tốt) hoặc PE (mềm hơn, rẻ hơn). Màu kem/trắng ngà phổ biến nhất; màu đen thường là bản chống tĩnh điện.
• Khớp nối: thép tấm dập dày khoảng 2,5 mm, mạ crom (bóng) hoặc sơn tĩnh điện đen, siết bằng bulông M6 và lục giác 5 mm — không hàn, không khoan ống.
• Bản chống tĩnh điện: ống bọc nhựa ESD có điện trở bề mặt khoảng 10⁶–10⁸ Ω, khớp mạ crom dẫn điện, dùng cho khu EPA.

Lớp nhựa giúp khung không gỉ trong môi trường ẩm, không cần sơn lại, bề mặt sạch và êm tay — phù hợp nhà máy điện tử, phòng sạch cấp thấp, kho.

Nguồn gốc: từ hệ thống Creform của Nhật đến Lean – Kaizen

Hệ ống – khớp bọc nhựa được Yazaki Industrial Chemical (Nhật Bản) phát triển với tên Creform System và cung cấp cho các nhà máy ô tô Nhật trước khi mở rộng sang Mỹ từ năm 1991. Hệ thống gắn liền với các chương trình sản xuất tinh gọn (Lean), Kaizen, 5S: công nhân tự lắp, tự sửa bàn, kệ, xe đẩy theo thay đổi của chuyền mà không cần xưởng cơ khí. Tinh thần này gần với karakuri kaizen của Toyota — những cải tiến cơ khí đơn giản, chi phí thấp, dùng trọng lực, lò xo, ròng rọc, do chính công nhân làm ra.

Với chuyền lắp ráp điện tử thay đổi model 3–6 tháng/lần, đây là ưu điểm lớn nhất của bàn lean so với bàn sắt hàn: tháo, đổi chiều cao kệ, thêm tầng, gắn bánh xe chỉ bằng một cây lục giác.

Bàn ống thép bọc nhựa hay bàn nhôm định hình?

Tiêu chí	Ống thép bọc nhựa Φ28	Nhôm định hình 40×40
Giá	Thấp hơn khoảng 30 %	Cao hơn
Thay đổi kết cấu	Rất nhanh, khớp kẹp ngoài ống	Nhanh, bulông T trong rãnh
Độ cứng, gắn thiết bị nặng	Đủ cho lắp ráp, kiểm tra	Cứng hơn, độ chính xác cao
Thẩm mỹ phòng sạch	Tốt	Rất tốt, ít khe bám bụi
Phù hợp	Chuyền lắp ráp, đóng gói, kho, xe đẩy	Phòng sạch, máy, thiết bị đo

Thiết kế theo công thái học (ergonomics)

• Chiều cao mặt bàn (theo hướng dẫn NIOSH cho người đứng): việc chính xác cao hơn khuỷu tay, khoảng 94–109 cm; việc nhẹ ngay dưới khuỷu tay, 86–94 cm; việc nặng thấp hơn khuỷu tay 10–15 cm, 71–89 cm. Bàn ngồi tiêu chuẩn 750 mm; chân tăng chỉnh ±20 mm để cân sàn.
• Kệ tầng phía trên đặt linh kiện trong tầm với, giảm xoay người — một trong 7 lãng phí (thao tác thừa) mà Lean loại bỏ.
• Độ rọi theo EN 12464-1 cho ngành điện – điện tử: lắp ráp thô 300 lux, trung bình 500 lux, tinh 750 lux, chính xác 1.000 lux, xưởng điện tử – kiểm tra – hiệu chỉnh 1.500 lux. Hai đèn LED 0,6 m trên máng đèn của bàn giúp đạt độ rọi tại mặt bàn mà không phụ thuộc đèn trần.

Cấu hình bàn cho khu chống tĩnh điện (EPA)

• Mặt bàn laminate ESD hoặc trải thảm cao su 2 lớp; điện trở mặt bàn xuống đất < 1×10⁹ Ω theo ANSI/ESD S20.20.
• Khung ống ESD + khớp mạ crom, nối về điểm nối đất chung cùng ổ cắm vòng đeo tay.
• Lưu ý: khung ống ESD không thay thế mặt bàn ESD được nối đất — linh kiện tiếp xúc với mặt bàn, không phải với khung.

Bảo dưỡng

• Kiểm tra siết lại bulông khớp sau 1 tháng đầu và mỗi 6 tháng (khung chịu rung khi đẩy, kéo).
• Lau ống bằng khăn ẩm hoặc cồn; tránh dung môi mạnh (aceton, xăng thơm) làm mờ, nứt lớp ABS.
• Không để mặt bàn MDF tiếp xúc nước lâu; chọn ván chống ẩm hoặc mặt laminate cho khu vực ẩm ướt.

Nguồn tham khảo kỹ thuật

• Supply Chain 24/7 – Creform (Yazaki) 20 years in the U.S.
• Toyota Europe – Karakuri kaizen
• MISUMI – Ø28 Creform pipe H series (kích thước ống)
• FlexPipe – PE coated steel pipe ESD (thông số ống ESD)
• DIAL – EN 12464-1 lighting values for electrical engineering

Yêu cầu báo giá: gửi số bàn, có điện không, có ESD không — báo giá kèm bản vẽ trong ngày.

---

Biên soạn: Đội kỹ thuật PRIMEAG — 10 năm nội thất nhà máy điện tử & phòng sạch. PRIMEAG · Hotline 0906108292 · Info@primeag.vn
