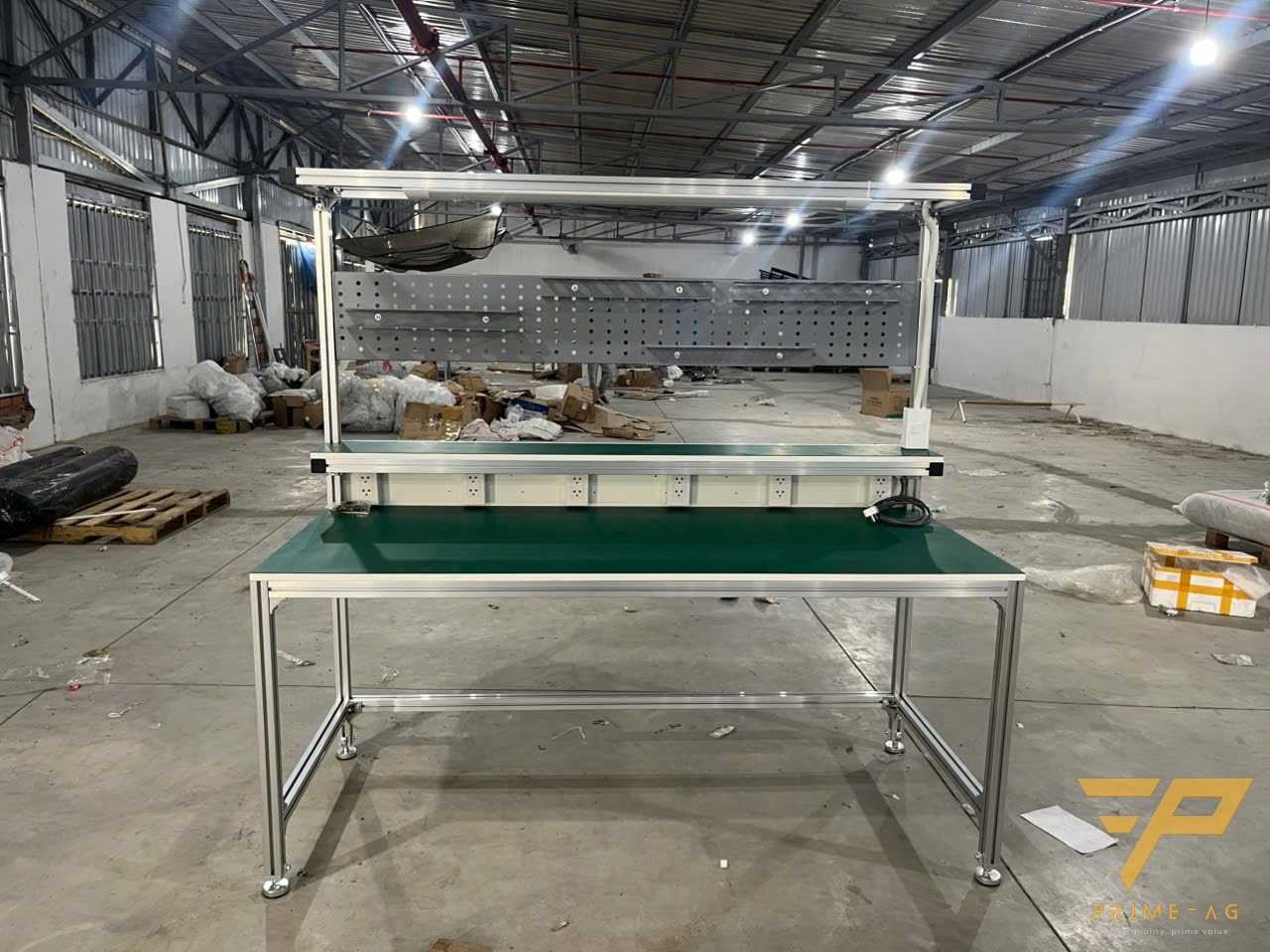

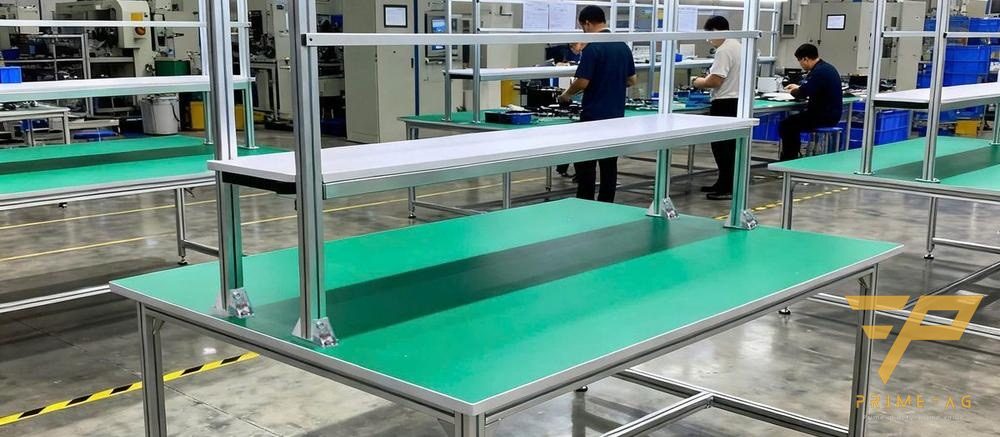

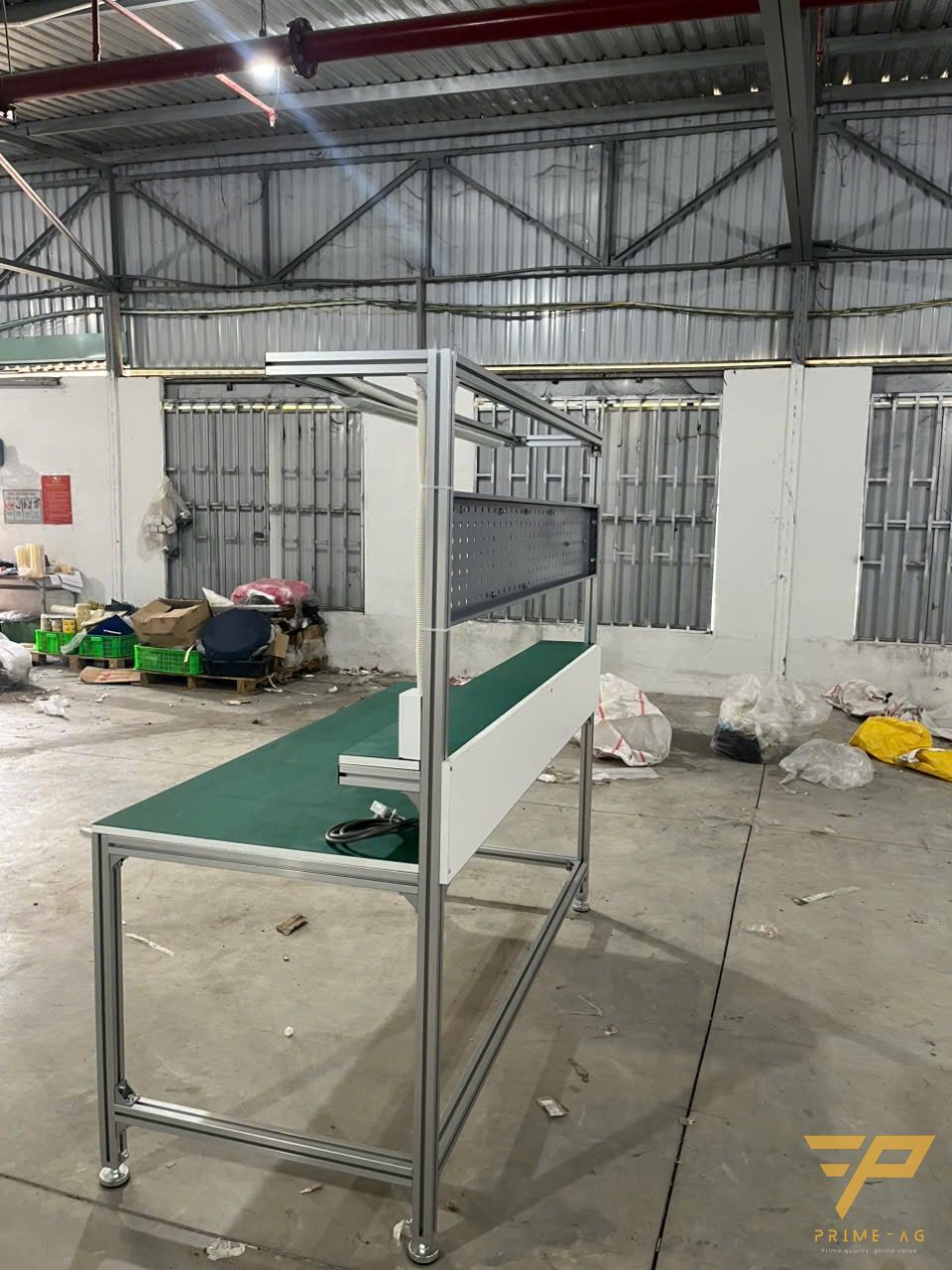

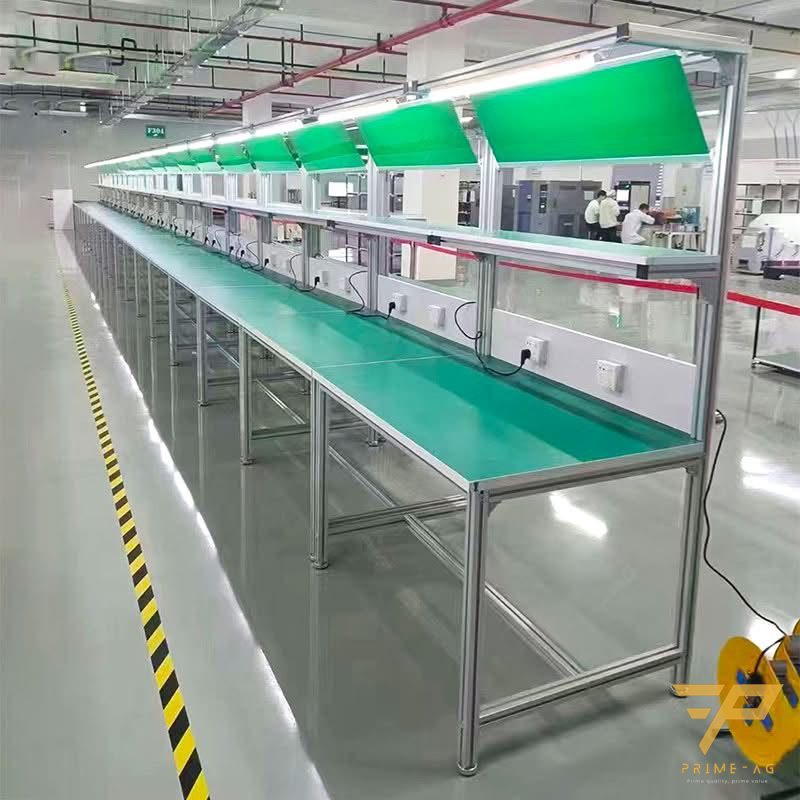

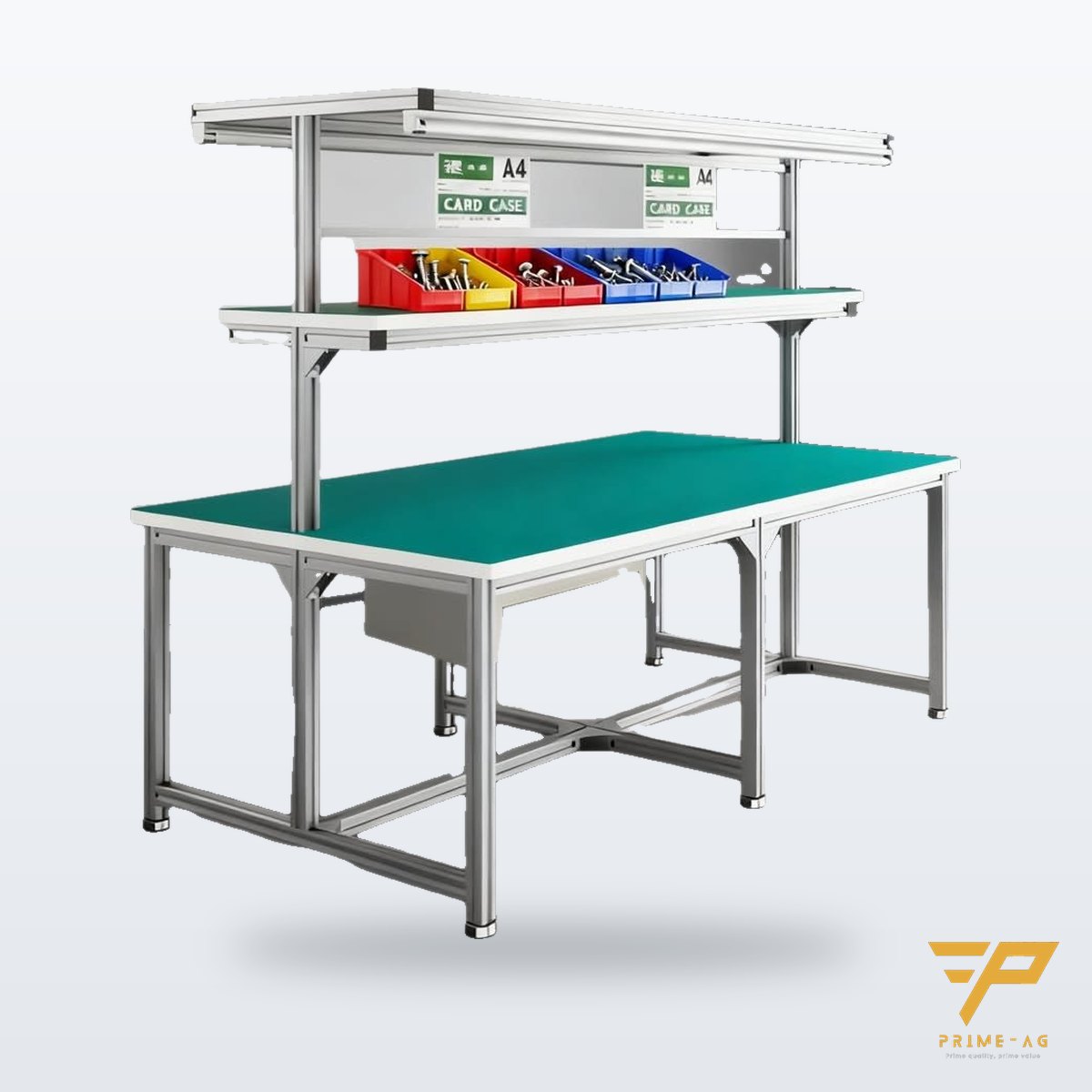

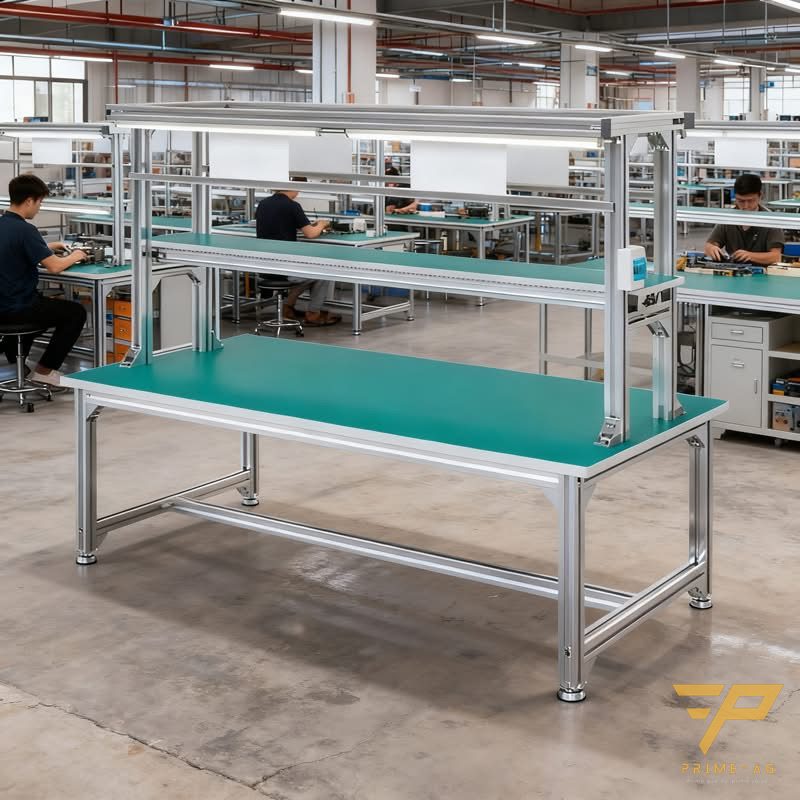

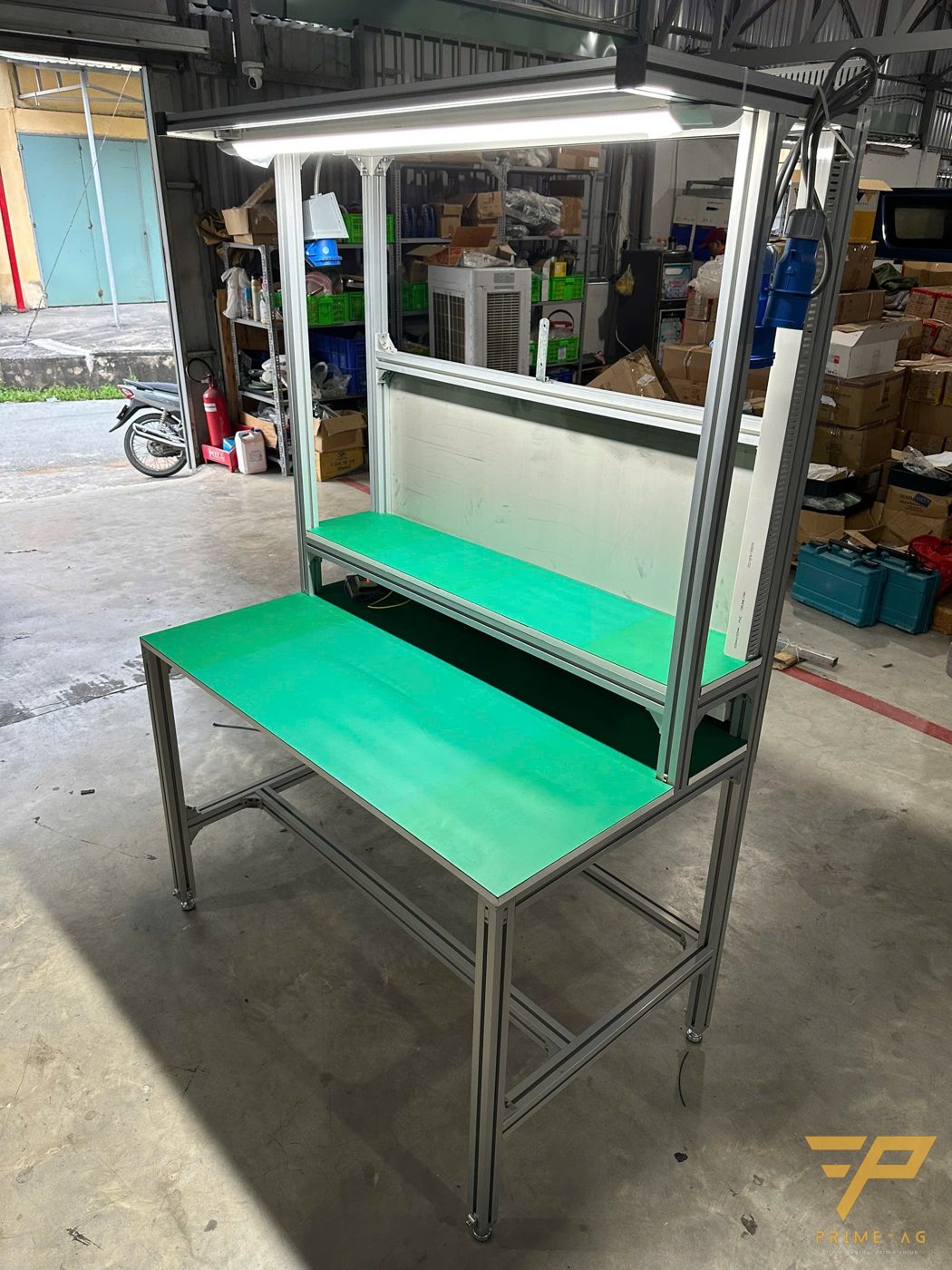

Bàn thao tác nhôm định hình

Mô tả

Hạng mục	Giá trị
Khung	Nhôm định hình 40×40, A6063-T5, dày thành 1,5 mm, rãnh 8 mm, ke góc + bulông T
Kích thước	Dài 1000–3000 × rộng 600–1000 × cao 700–900 mm (tùy chỉnh)
Mặt bàn	MDF 25 mm phủ melamine (phổ biến) hoặc laminate ESD cao cấp (giá cao hơn nhưng chống trầy tốt), viền PVC 4 cạnh; tùy chọn thép sơn ESD, inox
Điện trở bề mặt	10⁶ – 10⁹ Ω (IEC 61340-2-3)
Tải trọng	300 kg phân bố đều
Chân	Tăng chỉnh ±30 mm; tùy chọn bánh xe Φ75 có khóa
Phụ kiện	Đèn LED 18 W, ổ cắm 4–6 lỗ, công tắc, kệ tầng trên, thanh treo dụng cụ, hộp đựng túi thẻ A3, ổ nối đất
Chuẩn	ANSI/ESD S20.20, IEC 61340-5-1 (mặt bàn + nối đất)
Sản xuất	5–7 ngày làm việc; lắp đặt tại nhà máy
Bảo hành	12 tháng khung & phụ kiện điện

Tư vấn chọn
– Chọn 40×40 khi bàn dài trên 1.500 mm hoặc đặt thiết bị nặng hơn 50 kg một điểm; 30×30 (AW-30) đủ cho bàn kiểm tra nhẹ, rẻ hơn ~20 %.
– Cần qua audit ESD của khách Nhật/Hàn: thêm thảm cao su 2 lớp (MT-12) + ổ nối đất + biên bản đo điện trở khi bàn giao.
– Layout đổi mỗi quý, công nhân tự sửa → bàn ống thép lean Φ28 (LW-8619) rẻ hơn ~30 %.
– Phòng sạch ISO 5–6 → mặt thép sơn ESD hoặc inox thay gỗ ép.

Kiểm tra & bàn giao: đo điện trở mặt bàn và điểm-đất từng bàn, thử tải, giao biên bản nghiệm thu + bản vẽ. Có thể tải datasheet và bản vẽ mẫu (PDF/DWG) bên dưới.

FAQ
– 30×30 và 40×40 khác gì? — 40×40 có mô-men quán tính lớn hơn nên cứng hơn rõ rệt, dùng cho bàn dài, tải nặng, gắn thiết bị; 30×30 nhẹ, rẻ, cho bàn kiểm tra.
– Mặt ESD cần điện trở bao nhiêu? — Rg < 1×10⁹ Ω theo ANSI/ESD S20.20 (IEC 61340-5-1: 10⁶ đến < 10⁹ Ω), và phải nối đất (dây có hoặc không có điện trở 1 MΩ đều được).
– Tải 300 kg là tải phân bố hay điểm? — Phân bố đều; tải điểm tối đa 50 kg, cần gia cố nếu đặt máy nặng.
– Thời gian sản xuất bàn kích thước riêng? — 5–7 ngày làm việc; đơn >20 bàn 2–3 tuần.
– Có lắp tại nhà máy và nghiệm thu không? — Có, kỹ thuật PRIMEAG lắp, đo điện trở, ký biên bản.

Chất liệu: nhôm 6063 và lớp anod

6063 là hợp kim nhôm – magie – silic, loại phổ biến nhất cho nhôm định hình đùn ép vì tạo được tiết diện phức tạp với bề mặt nhẵn, thuận lợi cho anod hóa. Ký hiệu nhiệt luyện quyết định độ bền:

Trạng thái	Giới hạn bền kéo tối thiểu	Giới hạn chảy tối thiểu
6063-T5 (dày đến 13 mm)	140 MPa	97 MPa
6063-T6	190 MPa	160 MPa

Bề mặt thanh được anod hóa: lớp oxit nhôm tạo bằng điện hóa, dày khoảng 1,8–25 µm với anod loại II, cứng hơn nhôm nền, chống ăn mòn và giữ màu bạc. Điểm cần nhớ: lớp anod là chất cách điện.

Khung anod hóa và nối đất ESD

Vì lớp anod cách điện, các thanh nhôm ghép bằng ke góc, bulông T không chắc chắn thông mạch với nhau. Các hãng hệ nhôm châu Âu xử lý bằng chi tiết riêng: ví dụ chốt tiếp xúc ESD của item được ép vào lỗ lõi thanh, khi siết vít sẽ phá lớp anod trong lỗ lõi và rãnh để nối điện hai thanh. Thanh nhôm PRIMEAG dùng là loại anod hóa, và bàn có chi tiết nối điện giữa các thanh. Ngoài ra, nguyên tắc nối đất trên bàn PRIMEAG là:

• Mặt bàn ESD nối đất trực tiếp bằng dây riêng về điểm nối đất chung — không trông cậy vào khung nhôm.
• Thanh treo dụng cụ, kệ tầng đặt linh kiện, khay kim loại: nối dây riêng bằng đầu cos và vít/long đen răng cưa ăn qua lớp anod, hoặc dùng mặt kệ ESD có dây nối đất.
• Khi bàn giao, đo điện trở từng bề mặt tiếp xúc linh kiện xuống đất, không chỉ đo mặt bàn.

Độ cứng khung và cách bố trí tải

Tham khảo hãng item: thanh 40×40 loại nhẹ có mô-men quán tính khoảng 9 cm⁴ mỗi trục, nặng khoảng 1,74 kg/m. Độ võng của dầm tỉ lệ nghịch với mô-men quán tính và tăng rất nhanh theo chiều dài nhịp, nên với bàn dài:

• Thêm thanh đỡ giữa dưới mặt bàn và thanh giằng chân khi dài trên khoảng 1.500 mm.
• Đặt thiết bị nặng gần chân trụ, không đặt giữa nhịp.
• Gắn kệ trên, giá màn hình chịu lực vào thanh đứng có giằng, tránh tải lệch tâm làm khung xô.

Mặt laminate ESD và độ ẩm

Laminate ESD gồm lớp mặt tiêu tán và một lớp dẫn bên dưới để gom điện tích về điểm nối đất. Điện trở thay đổi theo độ ẩm — số liệu Nevamar công bố cho điện trở điểm – đất: 10⁵ – 1×10⁷ Ω ở 40–60 % RH, tăng lên 10⁸ – 10⁹ Ω ở 10–20 % RH. Nhà máy có điều hòa khô nên đo lại vào thời điểm độ ẩm thấp nhất trong năm. Nevamar khuyến nghị ổn định tấm ở 45–50 % RH trong 48 giờ trước khi gia công, và không để mặt bàn chịu nhiệt trên 135 °C kéo dài — mỏ hàn phải đặt trên giá, không đặt trực tiếp.

Lắp đặt, bảo dưỡng

• Sau khi vận chuyển hoặc dời chuyền: kiểm tra và siết lại bulông T, ke góc; cân lại chân tăng chỉnh để bàn không cập kênh.
• Bàn có bánh xe: khóa bánh khi làm việc; bánh xe không dẫn điện thì mặt bàn vẫn phải có dây nối đất khi sử dụng.
• Lau mặt laminate bằng dung dịch vệ sinh ESD hoặc nước pha chất tẩy nhẹ. Không dùng chất tẩy có hạt mài, javel, oxy già; không dùng nước lau có silicone, sáp.
• Nắp chặn đầu thanh giúp rãnh không đọng bụi — quan trọng với phòng sạch.

Sai lầm thường gặp

• Cho rằng “khung nhôm là kim loại nên tự nối đất”.
• Khoan mặt bàn bắt nút nối đất mà không xuyên tới lớp dẫn của laminate — đo điểm – đất sẽ cao bất thường.
• Thêm tầng kệ, đèn, giá màn hình sau khi lắp nhưng không bổ sung giằng.
• Chỉ đo mặt bàn khi nghiệm thu, bỏ sót kệ đặt linh kiện và thanh treo dụng cụ.

Nguồn tham khảo kỹ thuật

• Wikipedia – 6063 aluminium alloy
• Wikipedia – Anodizing (lớp anod cách điện)
• item (aluflex) – Contact Pin 8 ESD
• item (aluflex) – Profile 8 40×40 light, natural
• Nevamar – ESD laminate technical bulletin
• Desco – Worksurface resistance limits & ANSI/ESD S4.1 (Q&A)

Yêu cầu báo giá: gửi kích thước – tải trọng – có cần ESD/điện không, PRIMEAG báo giá kèm bản vẽ trong ngày.

---
