Nhíp chống tĩnh điện

Mô tả

Dòng	Mã	Đặc điểm	Dùng cho
Vetus ESD	10, 11, 12, 13, 14, 15, 16, 17, 249, 250, 259, 7A	Inox phủ ESD, không từ	SMT, sửa chữa bo
Vetus ST	10, 11, 12, 13, 14, 15, 16, 17, SS-SA, 2A-SA	Inox trần	Cơ khí, phòng lab

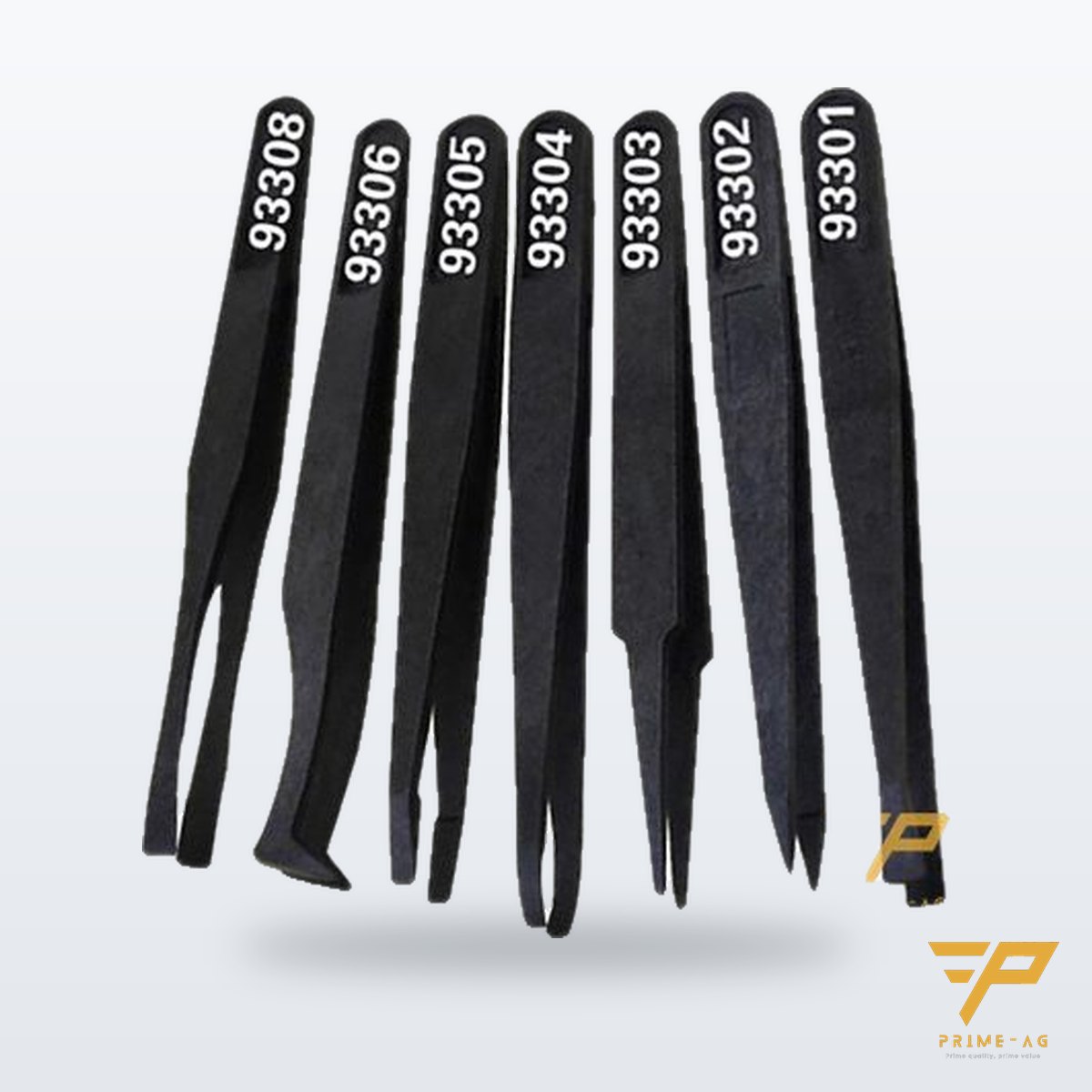

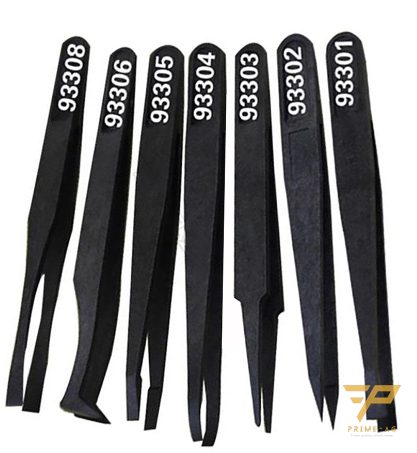

Nhựa ESD	93301 → 93308	Nhựa pha carbon, đầu thay được	Kính, màn, linh kiện nhạy
Đầu sứ	NHIP_S	Đầu gốm chịu 1.000 °C	Giữ khi hàn
Đầu thay	ESD-259, nhựa	Thay đầu, giữ thân	—

Chung: điện trở lớp phủ theo công bố của hãng; dài 120–140 mm; 1 chiếc/túi, 12/hộp; MOQ 12 chiếc.

Chọn theo công đoạn
– Gắp 0402/0201 → ESD-11 hoặc ESD-15.
– Gắp IC, chỉnh chân → ESD-12, ESD-13.
– Kéo dây, gỡ tem → ESD-14, ESD-17.
– Kính, màn hình → nhựa ESD 93302/93303.
– Giữ linh kiện khi hàn → đầu sứ.

Chứng từ: CO Vetus, RoHS; mẫu 1 chiếc/mã.
Đặt hàng định kỳ: giữ giá 6 tháng; đơn tháng >200 chiếc giảm bậc.

FAQ
– Vetus ESD và ST khác gì? — ESD có lớp phủ đen tiêu tán tĩnh điện (dissipative), xả điện tích có kiểm soát; ST inox trần, giá thấp hơn; trong EPA nên hạn chế dùng cho linh kiện nhạy (rủi ro CDM khi kim loại chạm linh kiện đã tích điện).
– Lớp phủ bong thì sao? — Vẫn dùng ngoài EPA; trong EPA nên thay — thường 6–12 tháng.
– Phân biệt Vetus thật? — Khắc laser rõ nét, đầu khít khi bóp, tem hộp; PRIMEAG có CO.
– Nhíp nhựa có gắp 0402 được không? — Khó; nhựa cho linh kiện lớn, mặt nhạy xước.

Vật liệu thân nhíp

• Inox chống từ, chống axit: nhíp điện tử chất lượng dùng thép không gỉ ít hoặc không nhiễm từ. Linh kiện nhỏ có chân hoặc nắp thép không bị hút dính vào đầu nhíp; nhíp không gỉ khi lau cồn, dính flux.
• Phần đầu: mài chính xác, thường đánh bóng; thân có thể phun cát để cầm không trơn. Nhíp đầu nhọn mảnh cho linh kiện 0402/0201 có đầu chỉ dày cỡ vài phần mười milimét, nên rất dễ cong khi rơi.

Lớp phủ ESD làm nhiệm vụ gì?

Nhíp ESD được phủ lớp epoxy tiêu tán (dissipative) trên thân. Theo mô tả của các hãng như Knipex, lớp phủ giúp cân bằng điện thế giữa người dùng và chi tiết một cách có kiểm soát, thay vì phóng điện tức thời.

Hướng dẫn ESD TR20.20 của ESDA (Desco trích dẫn) nêu: dụng cụ cầm tay không dùng điện như kìm, kìm cắt, nhíp thường được nối đất qua mặt bàn ESD và người thao tác đã nối đất. Dụng cụ kim loại bọc nhựa thường không phải mối lo ESD vì khó tích điện.

Desco lưu ý thêm về mô hình linh kiện tích điện (CDM): nếu bề mặt tiếp xúc chính của dụng cụ là kim loại dẫn điện, khi chạm vào một linh kiện đã tích điện sẽ có phóng điện. Bề mặt tiếp xúc tiêu tán thì kiểm soát được cú xả này.

So sánh các dòng nhíp

Dòng	Đặc tính điện	Ưu điểm	Hạn chế
Inox phủ ESD (Vetus ESD-xx)	Thân tiêu tán, nối đất qua người	Dùng chung trong EPA, cầm êm	Lớp phủ mòn, bong theo thời gian
Inox trần (Vetus ST-xx)	Dẫn điện hoàn toàn	Chịu dung môi mạnh, chịu nhiệt	Tiếp xúc kim loại trực tiếp với linh kiện đã tích điện
Nhựa pha carbon (9330x)	Tiêu tán	Không xước mặt kính, màn hình; không dẫn nhiệt	Đầu kém chính xác, mòn nhanh
Đầu gốm zirconia	Cách điện	Chịu nhiệt rất cao, không nhiễm từ, thiếc không bám	Giòn, dễ mẻ khi rơi

Về đầu gốm: Aven công bố đầu zirconia chịu đến 1.500 °C, dẫn nhiệt thấp, không nhiễm từ. Một hãng khác công bố nhiệt độ làm việc trên 2.000 °F và ghi rõ bề mặt cách điện. Vì vậy nhíp gốm dùng để giữ chi tiết khi hàn, không thay được nhíp ESD cho thao tác thường.

Kiểm tra đầu nhíp

• Soi đầu nhíp dưới kính lúp: hai đầu phải chạm nhau cùng lúc, không lệch, không hở khi bóp nhẹ.
• Đầu bị cong, toe hoặc lệch dễ làm bắn mất linh kiện nhỏ như 0402, 0201.
• Nhíp phủ ESD: kiểm tra vùng cầm tay; lớp phủ bong, nứt nhiều thì loại khỏi EPA.

Bảo quản và sử dụng bền

• Cắm nhíp vào giá hoặc túi, có nắp chụp đầu. Không để lẫn trong hộp dụng cụ với vật nặng.
• Không dùng nhíp để cạy, nạy, mở nắp hoặc làm tua vít — đây là cách nhanh nhất làm hỏng đầu.
• Lau bằng IPA. Với nhíp phủ ESD, hạn chế ngâm lâu trong dung môi mạnh.
• Không đưa đầu nhíp inox trần vào thiếc nóng nếu không cần — thiếc bám làm dày đầu, khó gắp linh kiện nhỏ.

Sai lầm thường gặp

• Cho rằng nhíp nhựa đen nào cũng là nhíp ESD.
• Dùng nhíp gốm (cách điện) cho thao tác gắp linh kiện nhạy tĩnh điện thông thường.
• Người thao tác không đeo vòng tay — nhíp ESD lúc này không còn đường xả điện tích.
• Dùng chung một cây nhíp cho gắp linh kiện và gỡ keo, băng dính — đầu nhíp dính keo, kéo theo bụi lên bo.

Nguồn tham khảo kỹ thuật

• Desco – Hand tools & fixtures per ESD TR20.20 (Q&A)
• Desco – ESD-safe hand tools and CDM (Q&A)
• ESDA – Fundamentals of ESD, Part 3 (dụng cụ cầm tay)
• Aven – Ceramic tip tweezers datasheet (zirconia)
• ideal-tek – ESD epoxy coated anti-magnetic tweezers (thông số)

Yêu cầu báo giá: gửi mã và số lượng/tháng.

---
