Sàn PVC chống tĩnh điện

Mô tả

Hạng mục	Giá trị
Vật liệu	PVC đồng nhất, hạt dẫn điện toàn khối
Kích thước	600 × 600 × 2,0 mm (tùy chọn 2,5 / 3,0) — 2,78 tấm/m²
Điện trở bề mặt	C: 10⁴–10⁶ Ω · D: 10⁶–10⁹ Ω (phương pháp và điều kiện đo theo phiếu thử NCC)
Điện trở tới đất (hệ đã dán)	C: ≤ 10⁶ Ω · D: ≤ 10⁹ Ω (ANSI/ESD STM7.1)
Điện áp người đi (với giày ESD)	< 100 V (STM97.2)
Chống cháy	Theo phiếu thử NCC (ghi cấp)
Chống mài mòn	Nhóm T
Chứng nhận	SGS (tải phiếu), RoHS

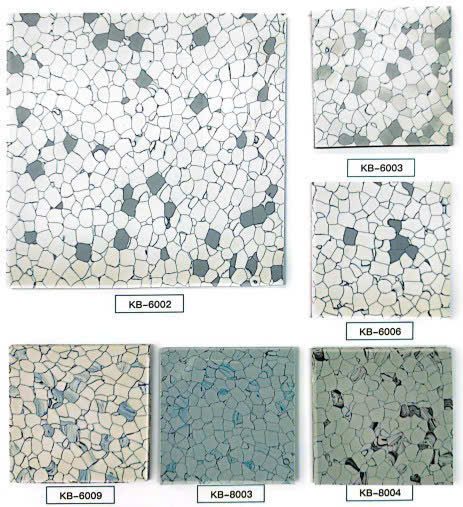

Màu	Xám sáng vân; tùy chọn xanh, kem, trắng vân
Vật tư đi kèm	Keo dẫn điện 0,3 kg/m², băng đồng lưới 3 × 3 m, điểm nối đất mỗi 100 m²
Bảo hành	24 tháng vật tư; 12 tháng thi công

Thi công trọn gói (FS-INSTALL) — khảo sát nền (độ ẩm ≤ 4 %, phẳng ≤ 3 mm/2 m), xử lý nền, dán băng đồng lưới 3×3 m, keo dẫn điện, lát tấm, hàn mối (tùy chọn), nối đất, đo nghiệm thu theo ANSI/ESD STM7.1 theo lưới sau 72 h keo khô, bàn giao biên bản + sơ đồ nối đất. Tiến độ 100–200 m²/ngày, thi công ngoài giờ/cuối tuần để không ngừng sản xuất.

Chọn theo tình huống
– Cải tạo nhanh trên nền gạch/epoxy cũ → tấm 600×600 dán keo (mã này).
– Phòng sạch cần liền mạch, dễ vệ sinh → sàn cuộn 2×20 m hàn mối (FR-2020D).
– Chỉ chuyền lắp ráp thường → bản tiêu tán D, rẻ hơn ~15 %.
– Server, phòng điều khiển → sàn nâng ESD (PRIMEAG giới thiệu đối tác).
– Bàn thao tác lẻ, không lát sàn → thảm cao su ESD (MT-12) + dép ESD.

Kiểm tra: biên bản đo điện trở tới đất từng ô 3×3 m và điện áp người đi bộ (STM97.2) với giày ESD của khách; hướng dẫn đo lại 6 tháng/lần; lưu ý sáp/chất tẩy thường làm mất ESD.

FAQ
– Dẫn điện hay tiêu tán, nhà máy tôi cần loại nào? — Bán dẫn, quang học, robot → C; lắp ráp điện tử thường → D. Audit khách Nhật/Hàn thường chấp nhận cả hai nếu có biên bản đo theo STM7.1.
– Đã lát sàn ESD nhưng công nhân đi giày thường thì sao? — Hệ thống không hoạt động; sàn chỉ có tác dụng với giày/dép ESD. PRIMEAG đo hệ người–giày–sàn khi nghiệm thu.
– Dán trên nền gạch cũ được không? — Được nếu gạch không bong, mài nhám và làm phẳng khe; nền yếu phải tự san.

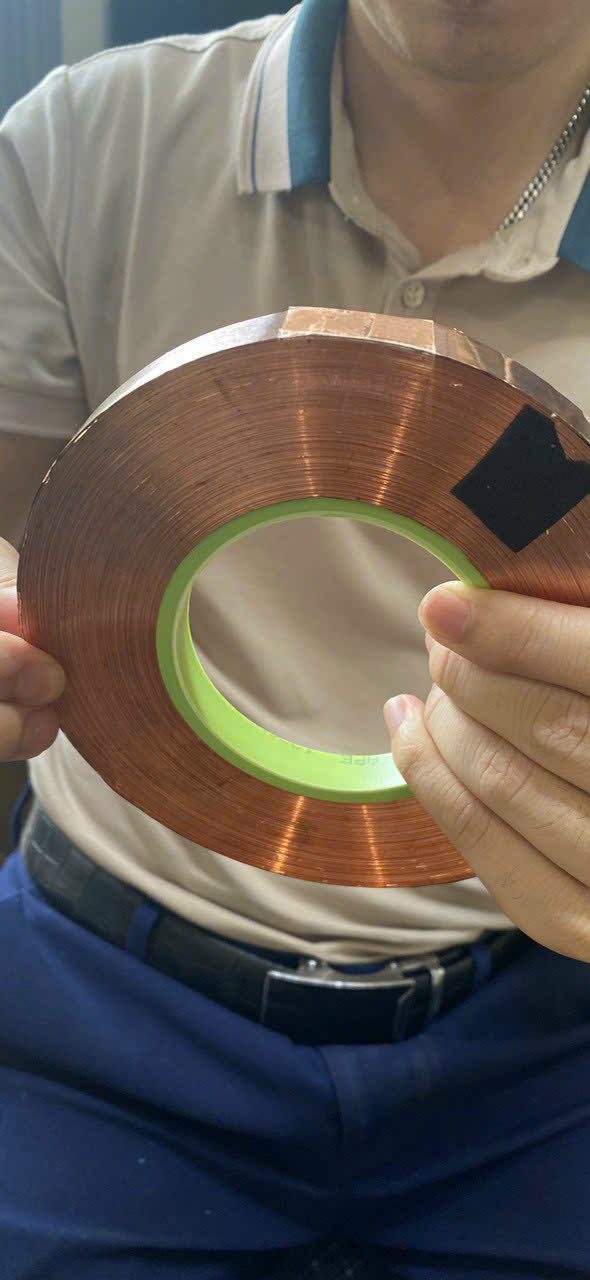

– Lưới đồng bước bao nhiêu, nối về đâu? — Băng đồng lưới 3×3 m, gom về điểm nối đất mỗi 100 m², nối vào hệ tiếp địa nhà máy <1 Ω.
– 500 m² mất mấy ngày? — khoảng 3–5 ngày thi công (tùy hiện trạng nền) + 3 ngày chờ keo trước khi đo và đưa vào sử dụng.
– Lau sàn bằng gì? — Nước hoặc dung dịch vệ sinh ESD; không sáp, không silicone.

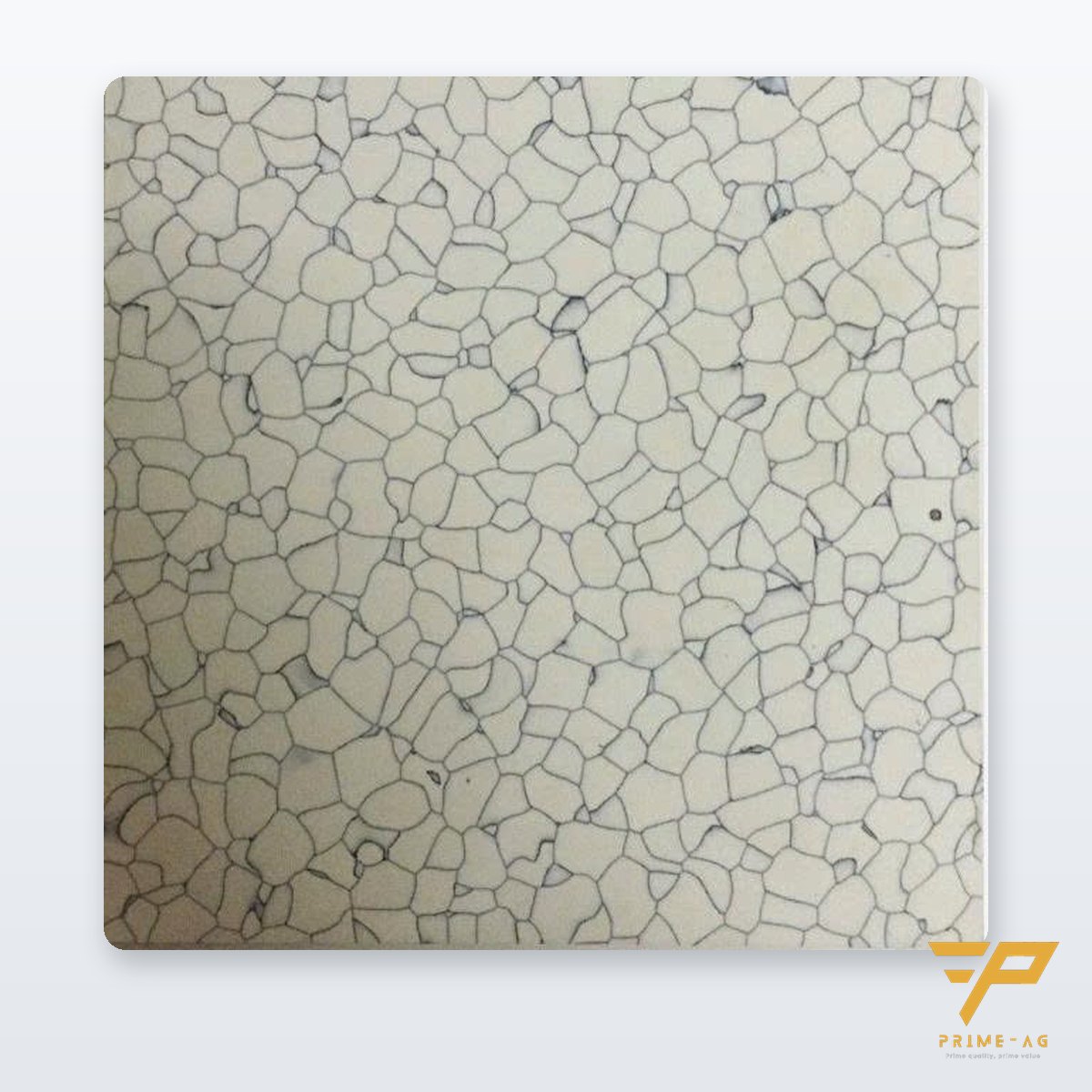

Cấu tạo tấm sàn PVC đồng nhất chống tĩnh điện

Tấm sàn ESD đồng nhất (homogeneous) là PVC có mạng “vân” dẫn điện chạy suốt chiều dày tấm — các mảnh vật liệu dẫn hoặc tiêu tán ép xen trong nền PVC. Đây là cách các hãng sàn lớn như Forbo (dòng Colorex) mô tả: dạng tiêu tán (SD) có mạng vân tiêu tán, dạng dẫn điện (EC) có mạng vân dẫn điện. Vì tính dẫn nằm trong toàn khối:

• Mặt sàn bị mài mòn vẫn giữ tính ESD — khác với sàn thường phủ sơn, phủ sáp ESD chỉ có tác dụng ở lớp mặt.
• Hàm lượng chất hóa dẻo thấp giúp tấm ổn định kích thước, ít phát thải — điều kiện cần cho phòng sạch.
• Vết xước sâu, vết cháy có thể sửa cục bộ, không phải thay cả mảng.

Sàn chỉ là một nửa của hệ thống

ESDA gọi đây là hệ sàn – giày: sàn dẫn hoặc tiêu tán kết hợp với giày ESD tạo đường nối đất cho người đi lại. Khi dùng hệ sàn – giày làm phương pháp nối đất người chính, ANSI/ESD S20.20 yêu cầu đồng thời hai điều kiện:

Phép đo	Giới hạn	Phương pháp
Điện trở người – giày – sàn tới đất	< 1×10⁹ Ω	ANSI/ESD STM97.1
Điện áp tích lũy trên người khi đi bộ	< 100 V	ANSI/ESD STM97.2
Kiểm tra định kỳ: sàn và giày, mỗi thứ	< 1×10⁹ Ω	ESD TR53

Từ bản 2014, S20.20 bỏ cách đánh giá chỉ bằng điện trở; nghĩa là sàn đo điện trở đạt vẫn có thể trượt phép thử điện áp đi bộ. Một bài thử thực tế trên In Compliance ghi nhận sàn vinyl tiêu tán có điện trở tới đất 5,5×10⁶ Ω nhưng người đi trên đó đạt 465 V khi đeo dây gót chân.

Dẫn điện (C) hay tiêu tán (D)?

• Dẫn điện: thoát điện tích nhanh, ít phụ thuộc loại giày; phù hợp khu nhạy cao, khu robot, xe tự hành. Một số tiêu chuẩn an toàn điện (FAA 019f, Motorola R56, ATIS 0600321) cảnh báo sàn có điện trở dưới 2,5×10⁴ Ω ở khu vực có thiết bị mang điện — nên thống nhất với bộ phận an toàn trước khi chọn sàn dẫn cho phòng điện, phòng thử nghiệm cao áp.
• Tiêu tán: phù hợp chuyền lắp ráp; phải chọn giày ESD tương thích và thử điện áp đi bộ.
• Theo In Compliance, sàn cao su dẫn điện cho điện áp dưới 10 V với mọi loại giày dẫn; trong khi một số sàn vinyl ghép tạo 827 V khi dùng dây gót chân dù đạt với giày ESD. Kết luận: đánh giá đúng loại giày mà công nhân thực sự mang.

Điều kiện thử nghiệm và vì sao độ ẩm quan trọng

Khi đánh giá vật liệu sàn, phép thử STM97.2 được làm ở độ ẩm thấp 15 % ± 3 % RH, mẫu ổn định ít nhất 72 giờ. Lý do: một số sàn và lớp phủ dựa vào chất hút ẩm để dẫn điện, đạt tốt khi trời ẩm nhưng trượt khi điều hòa làm khô không khí. Sàn PVC có mạng dẫn trong khối ít bị ảnh hưởng hơn, nhưng vẫn nên yêu cầu NCC cung cấp kết quả thử ở độ ẩm thấp.

Bảo dưỡng: không phủ thêm lớp cách điện

• Sàn PVC ESD đồng nhất không cần lớp phủ bề mặt (theo Forbo cho dòng Colorex). Lau bằng nước hoặc chất tẩy trung tính.
• Chất tẩy rửa, chất đánh bóng bám trên mặt sàn làm thay đổi điện trở tiếp xúc giữa giày và sàn — thủ phạm thường gặp khi sàn mới đạt nhưng vài tháng sau trượt.
• Lớp phủ polyurethane, ceramic trên sàn vinyl có thể làm giày tích điện khi đi, bất kể giày dẫn điện tốt đến đâu.
• ESDA khuyên đo lại sàn sau mỗi lần bảo dưỡng lớn.

Đừng quên ghế, xe đẩy, xe nâng

Theo ESDA, xe đẩy, ghế, xe nâng đi trên sàn ESD cần bánh xe tiêu tán hoặc dẫn điện để tiếp xúc với sàn. Bánh nhựa, cao su thường cách điện khiến xe chở linh kiện bị cô lập dù sàn đạt chuẩn.

Nguồn tham khảo kỹ thuật

• ESDA – Fundamentals of ESD, Part 3: Basic ESD Control Procedures and Materials
• In Compliance – Qualifying ESD flooring
• In Compliance – ANSI/ESD S20.20-2014: review of technical revisions
• In Compliance – Understanding footwear and flooring in ESD control
• Forbo Flooring – ESD and cleanroom solutions
• Forbo – Colorex EC conductive tiles

Yêu cầu báo giá: gửi diện tích, hiện trạng nền, có cần thi công không — PRIMEAG khảo sát và báo giá m² trong 48 h. Tải phiếu SGS & datasheet bên dưới.

---
