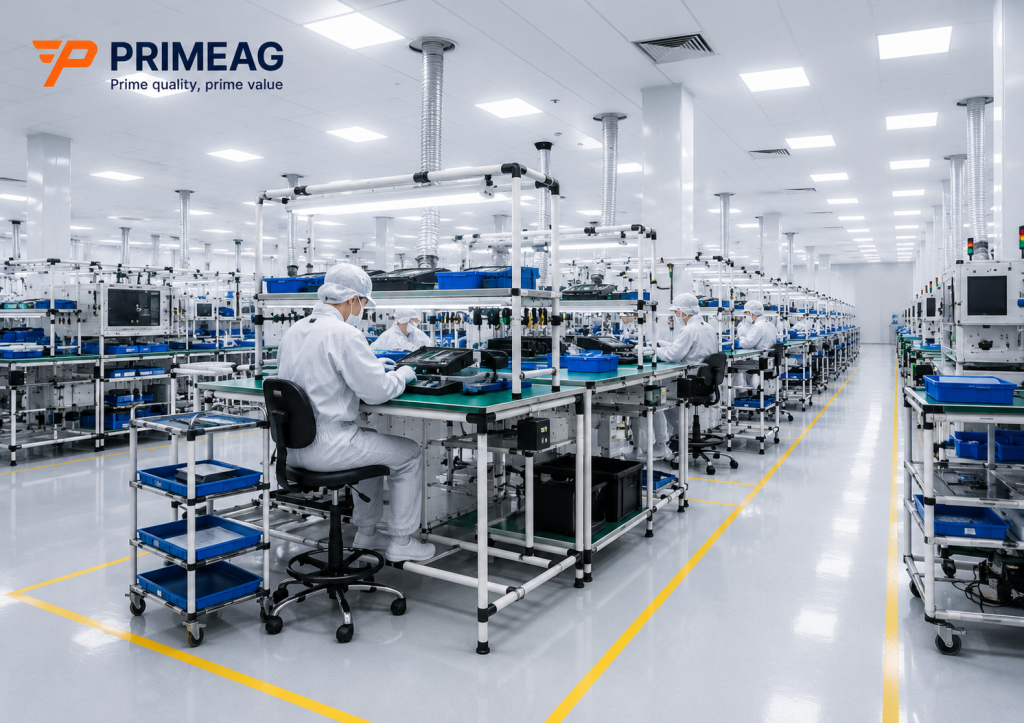

Một nhà máy điện tử áp dụng đầy đủ các biện pháp phòng sạch và chống tĩnh điện nhằm đạt hiệu quả cao trong sản xuất.
PRIMEAG cung cấp giải pháp nội thất công nghiệp và kiểm soát tĩnh điện trọn gói cho nhà máy điện tử, SMT và phòng sạch: từ bàn thao tác, hệ kệ lưu trữ, thùng chứa ESD, hệ tiếp địa cho tới trang phục và sàn phòng sạch.
Toàn bộ sản phẩm được thiết kế theo layout thực tế của từng nhà máy, được cấu hình theo yêu cầu kiểm soát ESD và phòng sạch của nhà máy, tham chiếu ANSI/ESD S20.20, IEC 61340-5-1, ISO 14644 và IPC; mỗi lô hàng ESD có phiếu đo điện trở. Chúng tôi đã triển khai cho nhiều khách hàng FDI Hàn Quốc, Trung Quốc tại Đồng Nai, Đà Nẵng và TP. Hồ Chí Minh.
NHÓM 1 — BÀN THAO TÁC

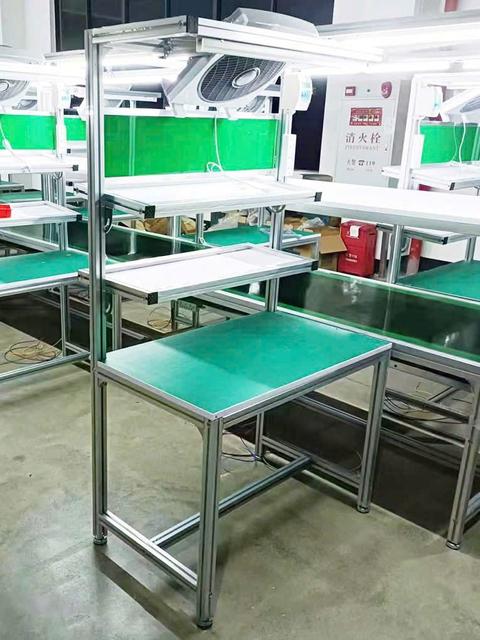

Hệ bàn thao tác lắp ghép không cần hàn, tùy chỉnh kích thước theo công đoạn sản xuất. Tích hợp sẵn đèn LED, ổ cắm công nghiệp và mặt bàn chống tĩnh điện.

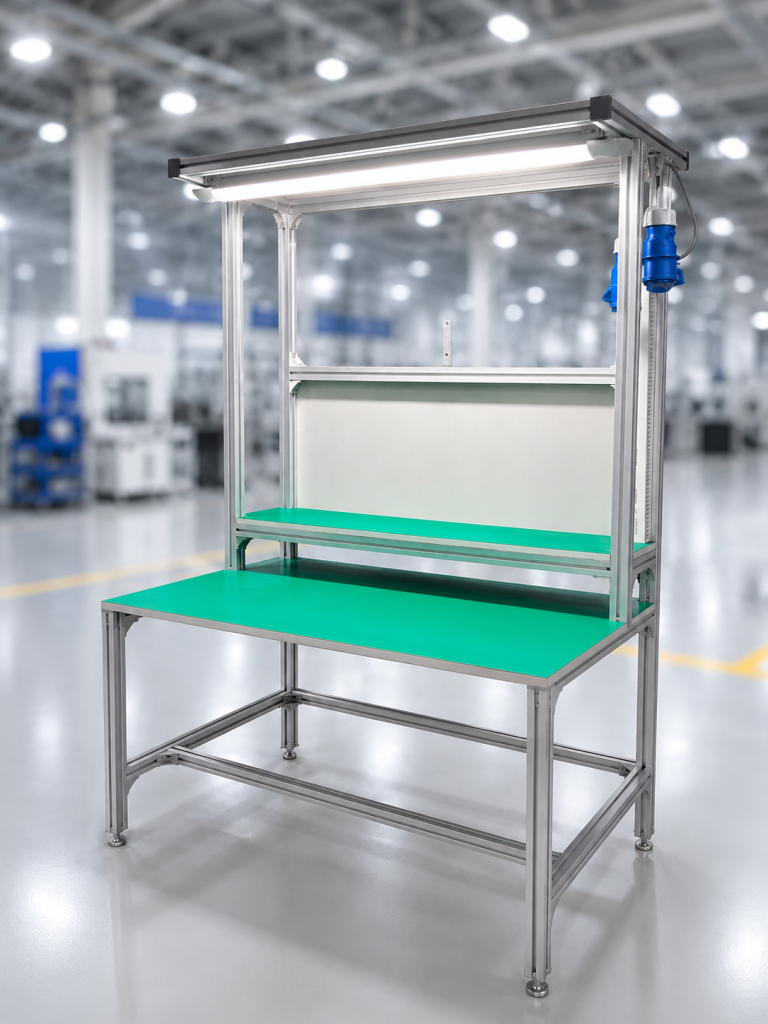

Bàn thao tác nhôm định hình

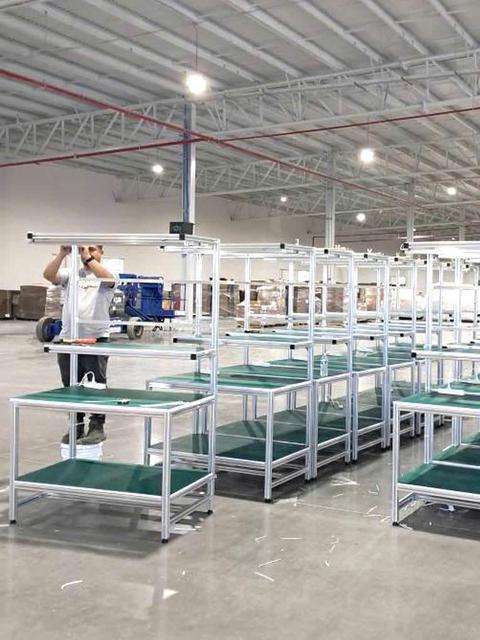

Khung profile nhôm 30×30 / 40×40, lắp bằng bulong và ke góc. Ổn định hình học cao, giảm rung khi tải trọng thay đổi, dễ mở rộng mà không cần thay khung mới. Phù hợp dây chuyền SMT, cơ khí chính xác và nhà máy FDI.
Xem chi tiết →

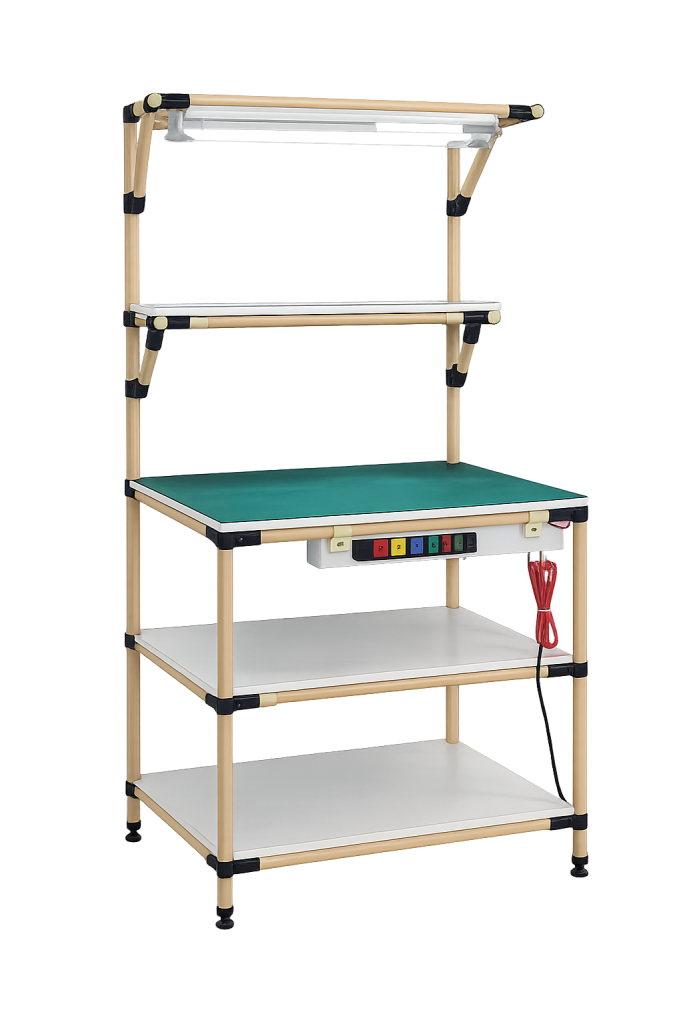

Bàn thao tác ống thép bọc nhựa (Lean)
Khung ống thép phủ nhựa, khớp nối siết bulong, tháo lắp và tái cấu hình nhanh. Chi phí đầu tư thấp, lý tưởng cho mô hình Lean Manufacturing và cải tiến Kaizen khi layout chưa ổn định.
Xem chi tiết →
Mua bàn thao tác nhôm định hình lần đầu: 5 điều cần chốt trước khi hỏi giá
Phần lớn khách hàng liên hệ PRIMEAG lần đầu đều hỏi cùng một câu: “Bàn nhôm định hình giá bao nhiêu?”. Câu trả lời phụ thuộc vào năm quyết định dưới đây — chốt được chúng, anh/chị sẽ có báo giá chính xác ngay lần đầu thay vì phải sửa đi sửa lại.
1. Chọn kích thước profile theo tải trọng và chiều dài nhịp
Profile 30×30 đủ cho bàn dài dưới 1,2 m, thao tác lắp ráp linh kiện nhỏ, kiểm tra ngoại quan, đóng gói nhẹ. Profile 40×40 dành cho bàn từ 1,5 m trở lên, hoặc khi mặt bàn phải đỡ jig, gá, máy vặn vít, thiết bị test.
Lỗi hay gặp nhất: dùng 30×30 cho bàn dài 1,8 m để tiết kiệm. Kết quả là mặt bàn võng nhẹ ở giữa và rung khi thao tác — với công đoạn hàn, soi kính hiển vi hay đo kiểm thì đây là lỗi không chấp nhận được. Nếu buộc phải kéo dài nhịp, hãy thêm một chân giữa thay vì hạ cấp profile.
2. Hệ rãnh quyết định phụ kiện có lắp được hay không
Nhôm định hình có nhiều hệ rãnh khác nhau (phổ biến là rãnh 6 và rãnh 8). Ke góc, bulong đầu chữ T, con trượt, giá treo — tất cả phải cùng hệ rãnh với thanh nhôm.
Điều này quan trọng vì bàn thao tác luôn được cải tiến sau khi đưa vào dùng. Sáu tháng sau anh/chị muốn gắn thêm một giá treo dụng cụ, mua ngoài về mới phát hiện bulong không vào rãnh. Hãy yêu cầu nhà cung cấp ghi rõ hệ rãnh vào đơn hàng và lưu lại thông tin đó.
3. Mặt bàn chọn theo thứ sẽ đặt lên nó
- MDF phủ laminate — nhẹ, chi phí thấp, phù hợp lắp ráp và đóng gói thông thường.
- MDF phủ thảm cao su ESD 2 lớp — bắt buộc với PCB, linh kiện bán dẫn, khu vực SMT.
- Thép hoặc inox — nơi có dầu mỡ, dung môi, va đập, gia công cơ khí.
Sai lầm tốn kém nhất là chọn mặt gỗ trơn cho khu vực điện tử, đến khi audit mới phát hiện thiếu ESD và phải thay toàn bộ mặt bàn.
4. Khung nhôm không tự động là điểm tiếp địa
Đây là điểm bị bỏ sót nhiều nhất. Nhôm dẫn điện, nhưng lớp anode oxy hóa trên bề mặt thanh profile lại cách điện. Không thể mặc định coi khung bàn là đường dẫn tiếp địa.
Bàn ESD dùng được trong EPA (khu vực được bảo vệ ESD) cần một điểm tiếp địa riêng: bulong xuyên qua lớp anode tiếp xúc trực tiếp với lõi nhôm, dây nối về ổ cắm tiếp địa, và thảm ESD cùng vòng đeo tay của thao tác viên đấu về cùng một điểm. Bỏ qua chi tiết này, bàn vẫn “trông giống” bàn ESD nhưng sẽ trượt khi QA đo kiểm theo giới hạn điện trở của ANSI/ESD S20.20 hoặc IEC 61340-5-1.
5. Chiều cao và phụ kiện phải quyết ngay từ bản vẽ
Chiều cao tiêu chuẩn khoảng 750 mm cho thao tác ngồi và 900 mm cho thao tác đứng; chân tăng chỉnh giúp bù nền xưởng không phẳng.
Đèn LED, ổ cắm công nghiệp, kệ tầng, giá treo dụng cụ, khay in/out nên được đưa vào bản vẽ ngay từ đầu — khi đó lỗ đi dây và vị trí bắt phụ kiện được tính toán gọn gàng, thay vì khoan chắp vá sau khi bàn đã vào xưởng.
Chuẩn bị gì trước khi gửi yêu cầu báo giá
- Kích thước dài × rộng × cao và số lượng bàn
- Tải trọng dự kiến đặt trên mặt bàn
- Thao tác ngồi hay đứng
- Có yêu cầu ESD hoặc phòng sạch hay không
- Phụ kiện cần tích hợp (đèn, ổ điện, kệ, giá treo…)
- Ảnh chụp hoặc layout khu vực dự kiến đặt bàn
Nhôm định hình hay ống thép bọc nhựa?
Chọn nhôm định hình khi layout đã ổn định, cần độ cứng vững cao và bề mặt hoàn thiện theo yêu cầu thẩm mỹ thường gặp ở nhà máy FDI. Chọn ống thép bọc nhựa (Lean) khi dây chuyền còn đang thử nghiệm, cần tháo lắp và đổi bố cục liên tục theo Kaizen với chi phí thấp hơn. Không ít nhà máy dùng song song cả hai: nhôm định hình cho công đoạn cố định, lean pipe cho khu vực còn cải tiến.
Cần tư vấn cấu hình bàn cho dây chuyền của bạn?
Gửi kích thước và mô tả nhu cầu, PRIMEAG phản hồi phương án cùng báo giá trong 24 giờ làm việc.
- Công ty
- CÔNG TY TNHH PRIMEAG
- Điện thoại / Zalo
- 0906 108 292
- info@primeag.vn
- Địa chỉ
- Phòng 10, Tầng Lửng, Cao ốc Đại Thanh Bình, 911-913-915-917 Nguyễn Trãi, Phường Chợ Lớn, TP. Hồ Chí Minh
- Giờ làm việc
- Thứ 2 – Thứ 7: 8:00 – 17:30
NHÓM 2 — KỆ, LƯU TRỮ & VẬN CHUYỂN
Hệ kệ và xe đẩy thiết kế theo dây chuyền, tối ưu dòng chảy vật tư giữa các công đoạn.

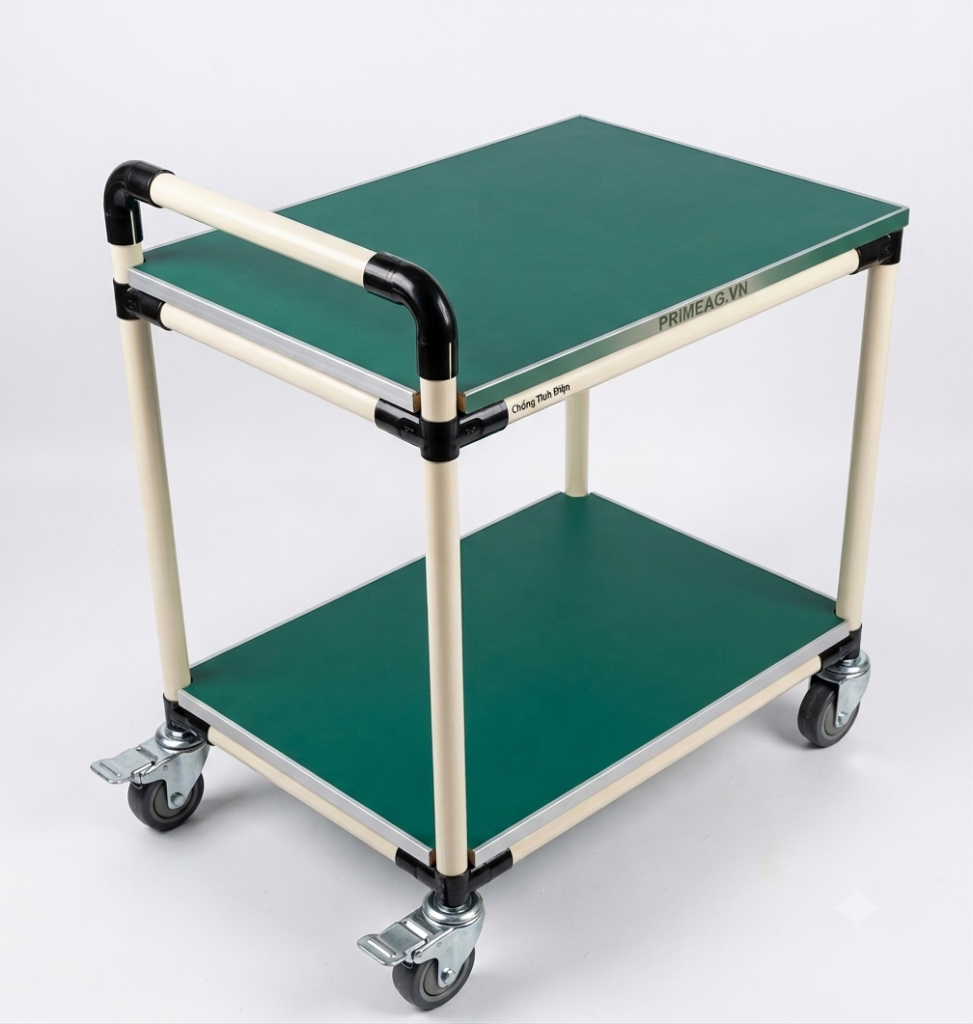

Kệ hạng nặng Pipe Rack & Xe đẩy
Xe đẩy khung ống thép bọc nhựa, bánh D75 có khóa.
Xem chi tiết →
Ống thép bọc nhựa D28 dày 1mm
Tầng gỗ công nghiệp MDF kháng ẩm phủ ESD.
Tải trọng 100 kg/tầng, bảo hành 3 năm.

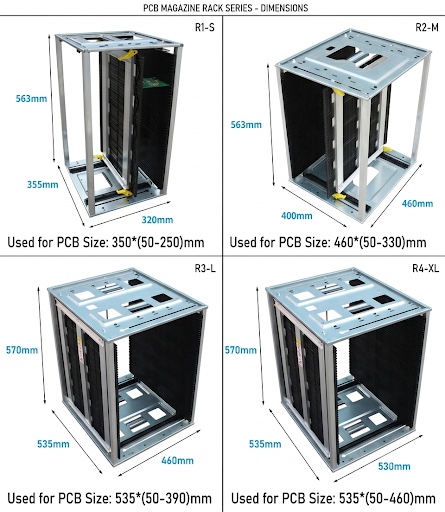

Lưu trữ & xử lý PCB
PCB Magazine Rack chống tĩnh điện với 4 size từ R1-S đến R4-XL, điều chỉnh bước ray linh hoạt theo kích thước bảng mạch, kết hợp xe đẩy chuyên dụng vận chuyển giữa các công đoạn SMT.
Xem chi tiết →

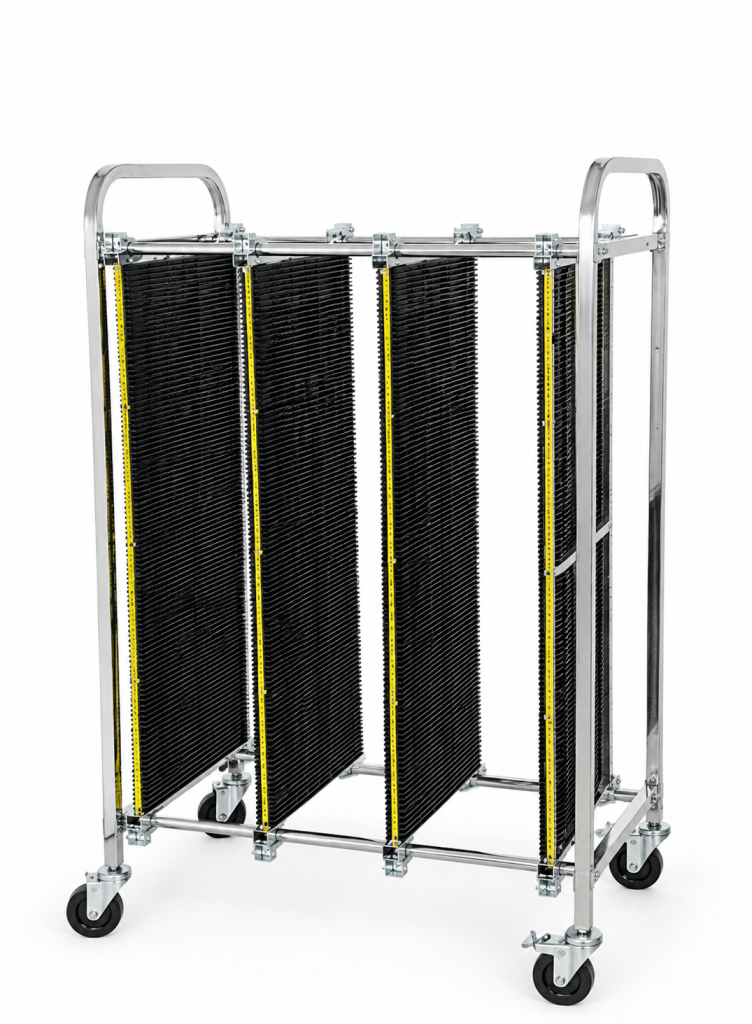

Xe đẩy PCB Storage Trolley khung ESD chứa nhiều magazine bảng mạch
NHÓM 3 — LƯU TRỮ & TIẾP ĐỊA ESD
Giải pháp bảo vệ linh kiện điện tử khỏi phóng tĩnh điện, từ khâu chứa đựng đến hệ tiếp địa tại vị trí thao tác.
Thùng & khay lưu trữ chống tĩnh điện

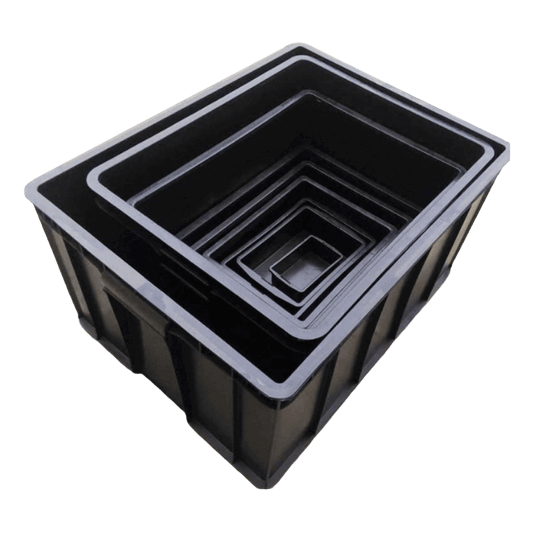

Thùng nhựa PP ESD, thùng Danpla ESD siêu nhẹ và khay linh kiện SMT (Reel Tray, IC Tray, JEDEC Tray). Điện trở bề mặt 10⁶ – 10⁹ Ω, tùy chọn vách ngăn, mút EVA và tích hợp QR/Barcode.
Xem chi tiết →
Hệ thống tiếp địa ESD Vòng đeo tay/chân ESD, thảm cao su chống tĩnh điện, ổ cắm nối đất có đèn báo trạng thái và dây nối đến cọc tiếp địa vật lý. Cảnh báo tức thời khi kết nối bị lỗi.
Xem chi tiết →
NHÓM 4 — PHÒNG SẠCH
Vật tư kiểm soát bụi và tĩnh điện cho khu vực phòng sạch, bán dẫn và dược phẩm.

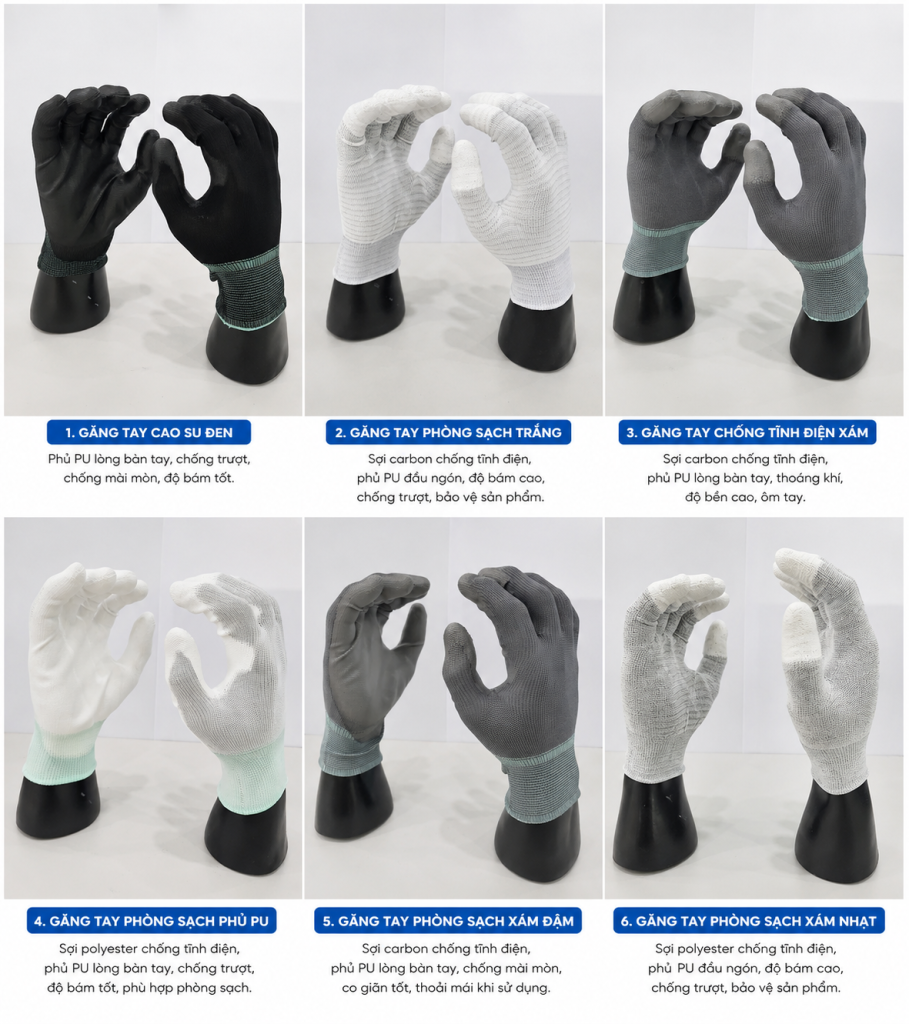

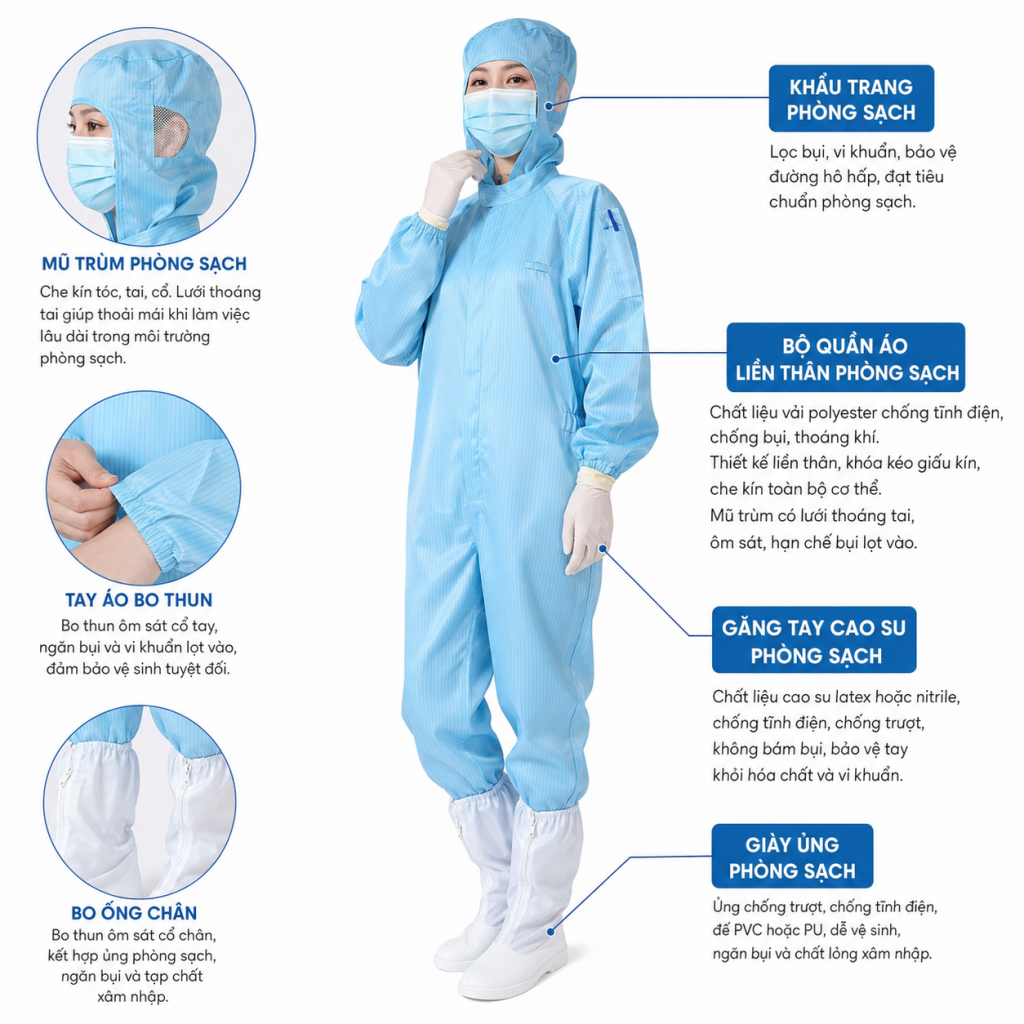

Trang phục & găng tay phòng sạch Coverall vải ESD đủ size S–4XL, mũ trùm, bao giày và găng tay PU/Nitrile không xơ sợi. Đáp ứng ISO 14644, IPC, ESD. Nhận may theo số đo và in logo doanh nghiệp.
Xem chi tiết →

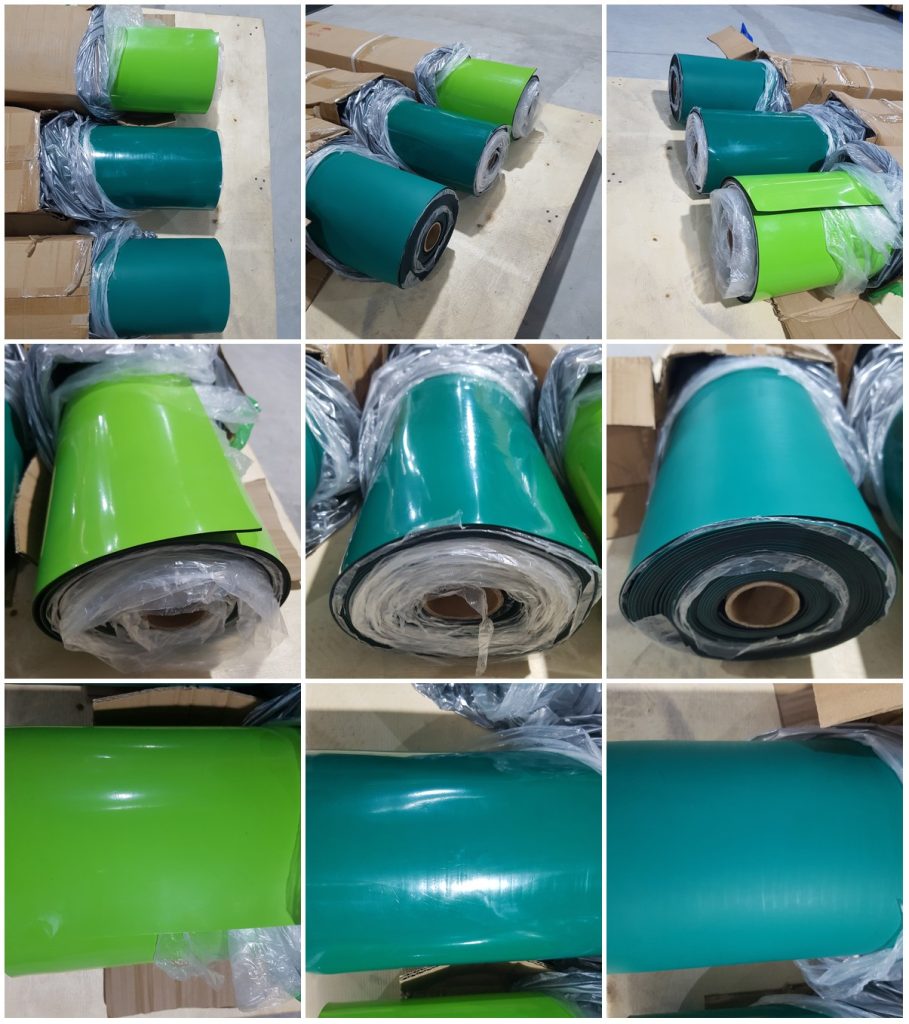

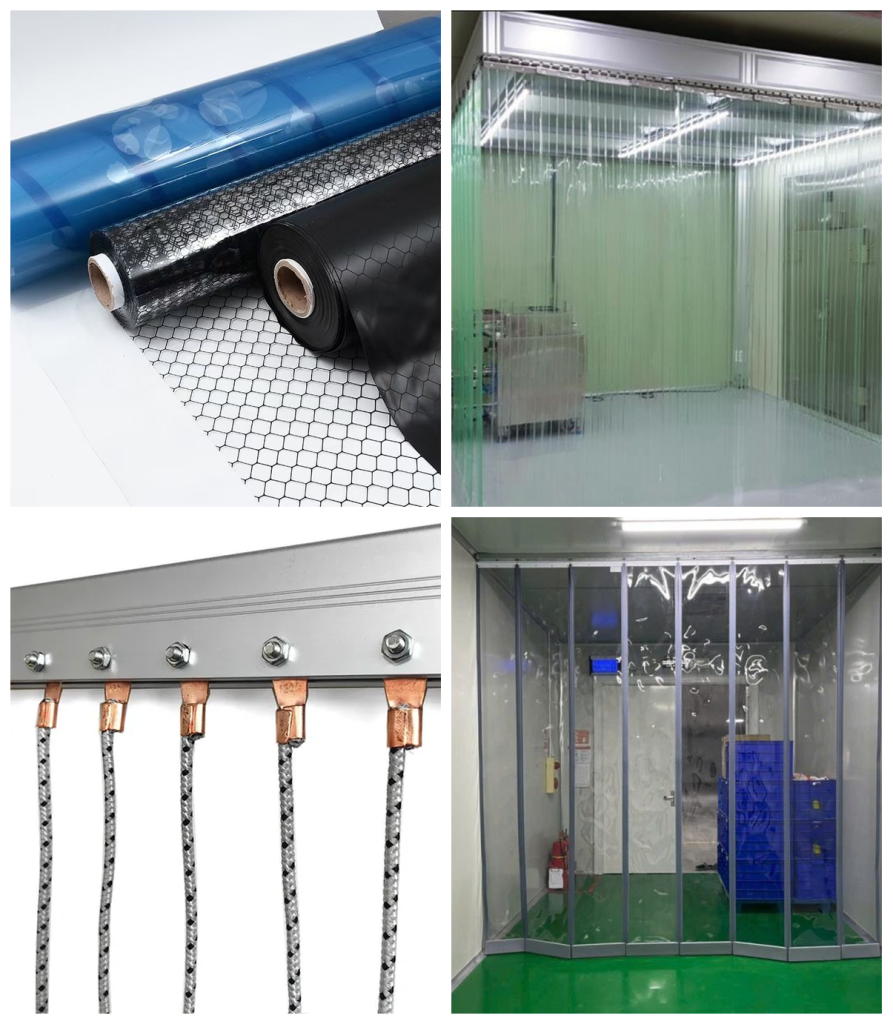

Thảm ESD & màn nhựa PVC Thảm cao su ESD 2 lớp, thảm chống mỏi chân và màn nhựa PVC ngăn khu vực. Điện trở bề mặt ổn định 10⁶ – 10⁹ Ω trong suốt vòng đời sử dụng.
Xem chi tiết →

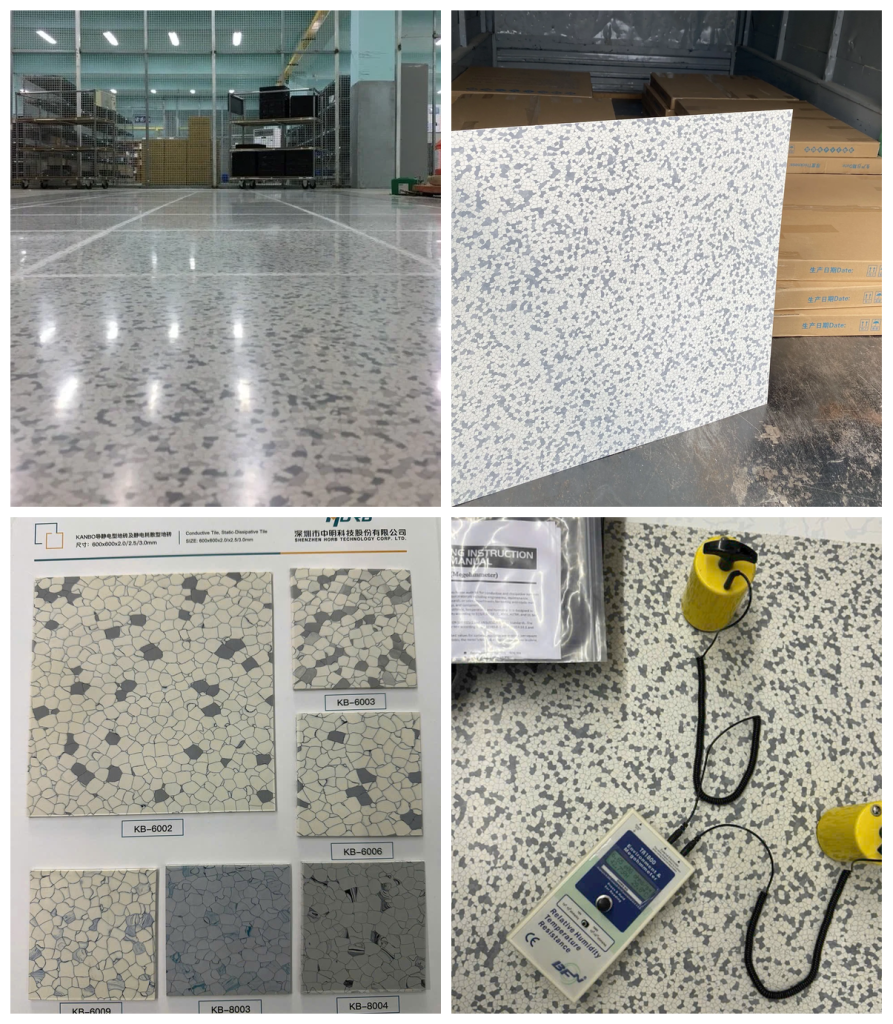

Sàn PVC chống tĩnh điện Tấm sàn 600x600mm thi công dán trực tiếp lên nền bê tông, đã kiểm nghiệm SGS quốc tế về chống mài mòn, chịu lực và kháng hóa chất. VOC thấp, an toàn cho phòng sạch.
Xem chi tiết →
Không tìm thấy cấu hình bạn cần? PRIMEAG nhận thiết kế theo yêu cầu (OEM/ODM) dựa trên layout và tiêu chuẩn riêng của từng nhà máy. Gửi bản vẽ hoặc mô tả nhu cầu, chúng tôi phản hồi phương án và báo giá trong 24 giờ làm việc.
PRIMEAG
PRIMEAG hỗ trợ chọn cấu hình ESD, đo điện trở, lập biên bản nghiệm thu, cung cấp bản vẽ/BOM và chuẩn bị hồ sơ cho audit. Chứng nhận ANSI/ESD S20.20 là chứng nhận cho chương trình kiểm soát ESD của nhà máy; PRIMEAG không cấp và không thay thế chứng nhận này.
