Kệ ống thép và xe đẩy

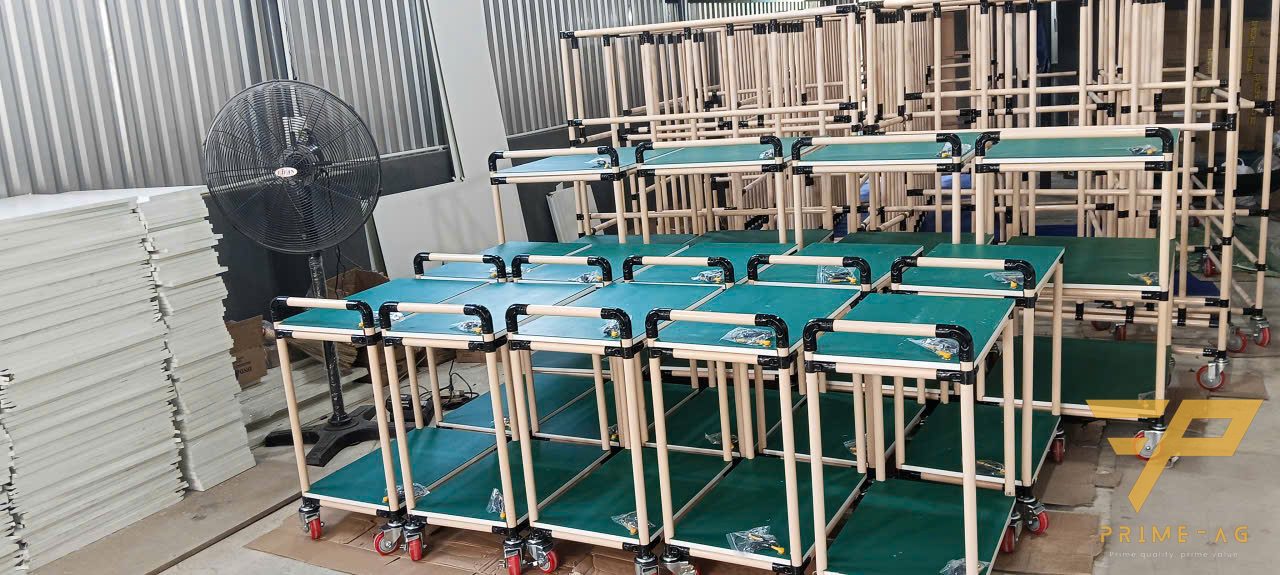

Kệ và xe đẩy ống thép bọc nhựa giúp vận chuyển vật tư, bán thành phẩm giữa các công đoạn gọn và an toàn. Mỗi chiếc được thiết kế theo đúng kích thước thùng hàng, khay linh kiện và bề rộng lối đi trong xưởng.

Cấu hình

• Khung: ống thép bọc nhựa Φ28 dày 1 mm, khớp nối kim loại
• Tầng: MDF kháng ẩm phủ ESD, có thể làm tầng nghiêng cấp liệu
• Bánh xe: D75 có khóa, tùy chọn bánh ESD dẫn tĩnh điện xuống sàn
• Tùy chọn: tay đẩy, thanh chặn hàng, móc treo, khay nhãn

Kệ hạng nặng

• Trụ: 90 × 60 mm, chịu tải đến 1000 kg/tầng (tải phân bố đều)
• Dùng cho kho nguyên vật liệu, khu để khuôn, jig, thùng hàng nặng
• Chiều cao, số tầng và bước tầng làm theo hàng hóa thực tế

Ứng dụng

• Xe cấp linh kiện cho dây chuyền lắp ráp
• Xe chở bán thành phẩm giữa các công đoạn
• Kệ để thùng, khay linh kiện cạnh vị trí thao tác
• Kệ lưu trữ tại kho nguyên vật liệu

Thông số tham khảo

Xe đẩy — khung	Ống thép bọc nhựa Φ28 dày 1 mm
Xe đẩy — tải trọng	100 kg/tầng; tổng tải các tầng không vượt tải định mức của bộ bánh xe
Kệ hạng nặng — trụ	90 × 60 mm
Kệ hạng nặng — tải trọng	1000 kg/tầng (tải phân bố đều)
Tầng	MDF kháng ẩm phủ ESD
Bánh xe	D75, có khóa
Bảo hành	3 năm
Thời gian giao hàng	5–7 ngày

Chọn bánh xe: yếu tố quyết định lực đẩy

Với xe đẩy tay, bánh xe ảnh hưởng đến sức người nhiều hơn khung. Theo Trung tâm An toàn và Sức khỏe Nghề nghiệp Canada (CCOHS):

• Bánh lớn cần lực đẩy nhỏ hơn; bánh cứng lăn nhẹ hơn, bánh bản rộng nặng hơn.
• Bánh xoay đặt cùng phía với tay đẩy, bánh cố định ở phía còn lại — xe đi thẳng, dễ lái.
• Tay đẩy nằm ngang nên cao 91–112 cm, đường kính tay cầm 2,5–3,8 cm.
• Ưu tiên đẩy thay vì kéo.

Giới hạn lực đẩy khuyến nghị của CCOHS: lực khởi động 320 N (nam) / 220 N (nữ), lực duy trì 230 N (nam) / 130 N (nữ). Có thể đo bằng lực kế cầm tay đặt ở tay đẩy: ghi lực lớn nhất khi xe bắt đầu chạy và lực khi xe đang lăn. Nếu vượt ngưỡng, giảm tải, đổi bánh lớn hơn hoặc sửa mặt sàn — đừng chỉ yêu cầu công nhân “cố lên”.

Xe đẩy trong khu ESD: nối đất qua bánh xe

Xe chở bo mạch, linh kiện chạy trong EPA là mặt làm việc di động. Theo ANSI/ESD S20.20, điện trở từ mặt tầng xe xuống đất phải < 1×10⁹ Ω, đo theo ESD TR53 bằng một điện cực 5 lb đặt trên mặt tầng. Đường dẫn gồm: mặt tầng ESD → khung ống ESD, khớp kim loại → bánh xe dẫn điện → sàn ESD → đất.

• Diện tích tiếp xúc của một bánh xe với sàn chỉ khoảng 1 cm². Các chuyên gia khuyến cáo dùng bánh dẫn điện (không phải tiêu tán) và lắp đủ 4 bánh dẫn điện.
• Xích kéo đất có diện tích tiếp xúc rất nhỏ, không nên là đường nối đất chính.
• Bánh ESD chỉ có tác dụng khi chạy trên sàn ESD. Trên sàn sơn thường, xe cần được nối đất bằng dây khi dừng tại vị trí làm việc.
• Bánh xe bám bụi, sơn, băng keo làm tăng điện trở — đưa xe vào chương trình đo định kỳ cùng bàn và sàn.

Kệ hạng nặng: biển tải và kiểm tra định kỳ

Tiêu chuẩn châu Âu EN 15635 về sử dụng và bảo trì thiết bị lưu trữ là tài liệu tham chiếu phổ biến cho kệ kho:

• Gắn biển tải trọng ghi rõ tải cho phép mỗi tầng, mỗi khoang; không xếp vượt tải.
• Người vận hành kiểm tra bằng mắt hằng tuần; người có chuyên môn kiểm tra ít nhất 12 tháng/lần.
• Phân loại hư hỏng: xanh – không cần xử lý; cam – đánh dấu, theo dõi, sửa trong thời hạn; đỏ – nguy hiểm, dỡ hàng khỏi kệ ngay.
• Lập sổ ghi hư hỏng và sửa chữa.

Ở khu xe nâng, lắp bảo vệ chân trụ và không cho người trèo lên kệ. Tải 1.000 kg/tầng là tải phân bố đều; tải tập trung tại một điểm, như khuôn đặt giữa thanh, cần hỏi lại kỹ thuật.

Thiết kế theo luồng vật tư

• Xe theo thùng chuẩn: kích thước tầng = kích thước thùng × số thùng + khe hở thao tác. Thùng dùng chung giữa kho và chuyền giúp giảm sang chiết.
• Tầng nghiêng phía cấp liệu cho thùng trượt về phía công nhân; thanh chặn ở mép thấp.
• Quãng đường: CCOHS khuyến nghị xe đẩy tay chỉ nên chở khoảng 30–35 m mỗi chuyến; tuyến dài, dốc trên 15° nên xem xét xe có trợ lực.
• Xếp hàng nặng ở tầng thấp, giữ trọng tâm xe thấp; chiều cao hàng không che tầm nhìn người đẩy.

Bảo trì xe đẩy

• Gỡ chỉ, tóc, màng PE quấn quanh trục bánh — nguyên nhân chính làm xe nặng dần.
• Kiểm tra khóa bánh, độ rơ trục xoay; thay bánh mòn lệch, nứt.
• Siết lại khớp nối khung định kỳ, nhất là xe chạy qua gờ, ray cửa.

Nguồn tham khảo kỹ thuật

• CCOHS – Pushing and Pulling: Handcarts
• Desco – ESD carts and mobile equipment (Q&A)
• In Compliance – Caster Contact: The Achilles Heel of ESD Floors
• ESDA – Fundamentals of ESD, Part 3
• HSE (UK) – HSG76 Warehousing and storage

Câu hỏi thường gặp

Xe đẩy có chống tĩnh điện không?

Có thể. Dùng tầng phủ ESD, ống ESD và bánh xe dẫn điện để tĩnh điện thoát xuống sàn ESD.

Làm theo kích thước thùng hàng riêng được không?

Được. Cho chúng tôi biết kích thước thùng, số thùng mỗi tầng và bề rộng lối đi, chúng tôi thiết kế xe vừa khít.

Cần chở hàng nặng hơn thì sao?

Chúng tôi tăng tiết diện khung, thêm thanh giằng và đổi bánh xe tải nặng tùy tải trọng thực tế.
