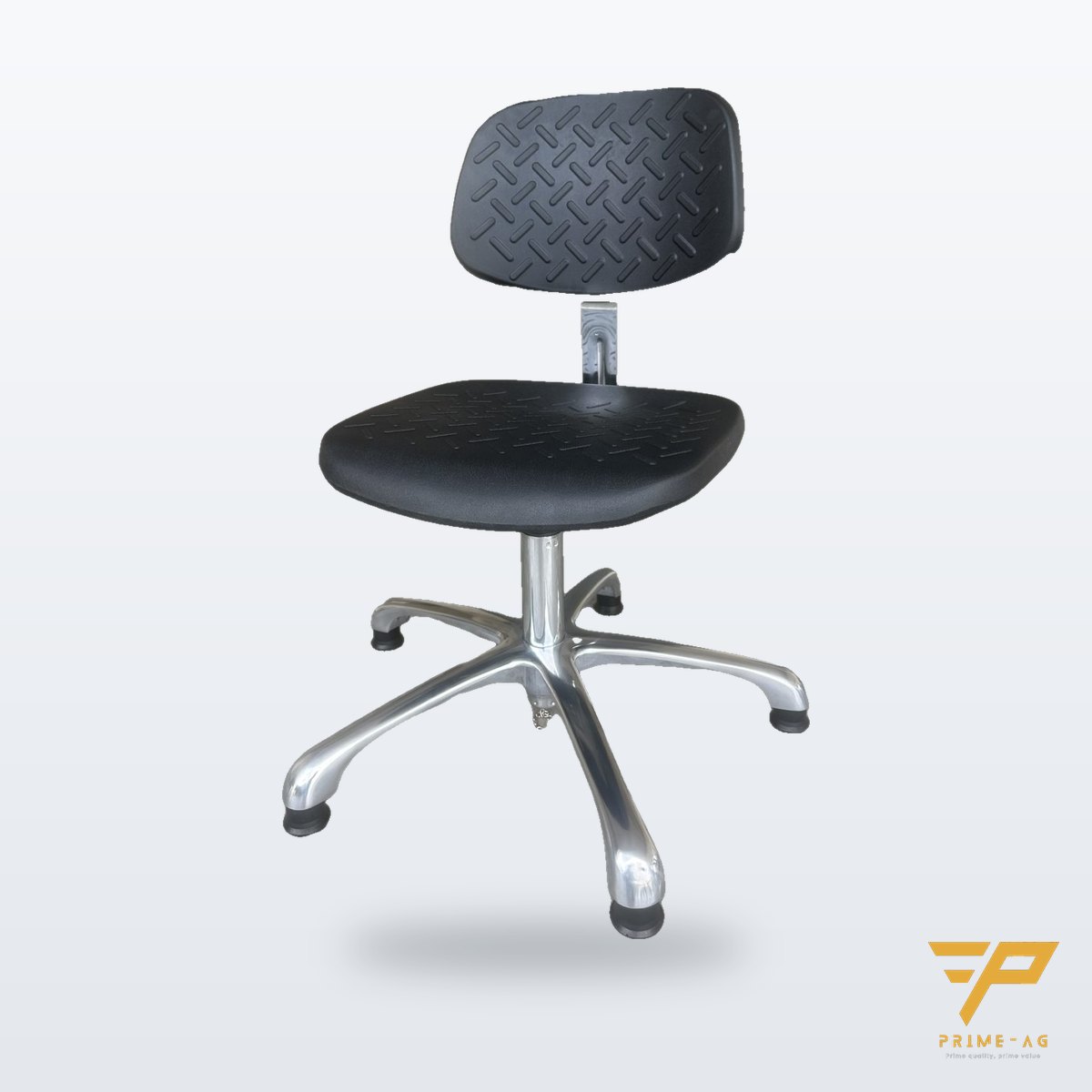

Ghế chống tĩnh điện có tựa

Mô tả

Hạng mục	Giá trị
Mặt / tựa	PU đúc dẫn điện (EC-PU) hoặc PP pha carbon (EC-PP)
Kích thước mặt	400 × 380 mm; tựa 380 × 250 mm
Điện trở hệ thống	10⁶ – 10⁹ Ω từ mặt ghế đến sàn (ANSI/ESD STM12.1)
Chân	5 nhánh Φ600 nhôm/nhựa dẫn điện
Bánh xe / đế	Bánh Φ50 ESD (W) hoặc đế trượt cố định (G)
Nâng hạ	Piston gas, 430–580 mm (loại cao 550–800 cho bàn 900)
Vòng để chân	Tùy chọn, inox, chỉnh cao
Tải trọng	120 kg
Màu	Đen (PU), đen/xanh (PP)
Chuẩn	ANSI/ESD S20.20, STM12.1 (ghế)
Bảo hành	12 tháng piston & bánh xe
Đóng gói	Rời trong thùng, lắp 5 phút; 1 ghế/thùng
MOQ	2 ghế

Chọn theo vị trí
– Bàn thao tác 750 mm, ngồi cả ca → EC-PU-W (bánh xe, có tựa).
– Bàn cao 900 mm, chuyền đứng-ngồi → EC-PU-R cao + vòng chân.
– Phòng sạch, không di chuyển ghế → EC-PU-G đế cố định (không kéo bụi).
– Ngân sách thấp, khu xưởng thường → EC-PP.
– Ngồi thời gian ngắn, kiểm tra nhanh → ghế đôn ESD (EC-ST).

Kiểm tra: đo điện trở mặt ghế – bánh xe từng lô, biên bản; lưu ý ghế chỉ dẫn điện khi sàn/thảm dưới ghế là ESD.

FAQ
– Ghế ESD có cần nối đất bằng dây không? — Không; ghế xả qua bánh xe xuống sàn ESD. Sàn thường thì ghế không có tác dụng.
– PU và PP khác gì? — PU mềm, ngồi lâu êm, bền 3–5 năm; PP cứng, rẻ hơn ~40 %, hợp ngồi ngắn.
– Bánh xe ESD có lăn trên sàn PVC ESD được không? — Được; chọn bánh PU mềm để không xước sàn.
– Có ghế cho người 1m85 không? — Chọn piston cao + vòng chân, mặt ghế 450 mm.

Đường dẫn điện bên trong một chiếc ghế ESD

Ghế ESD không “hút” tĩnh điện; nó chỉ tạo một đường dẫn liên tục từ người ngồi xuống sàn ESD. Đường dẫn gồm nhiều mắt xích nối tiếp:

1. Mặt và tựa PU dẫn điện (hoặc PP pha carbon).
2. Mâm ghế, cơ cấu nghiêng bằng thép.
3. Piston khí nâng hạ – ống thép.
4. Chân 5 nhánh nhôm hoặc nhựa dẫn điện.
5. Bánh xe ESD hoặc đế trượt ESD tiếp xúc sàn. Một số hãng (ví dụ Bevco) gắn thêm xích kéo bằng đồng làm đường dẫn dự phòng.

Chỉ cần một mắt xích cách điện — nắp nhựa thường che piston, lớp sơn thường ở mâm ghế, một bánh xe bị thay bằng bánh thường — là ghế mất tác dụng. Vì vậy PRIMEAG đo điện trở mặt ghế → bánh xe theo từng lô.

Ghế ESD không thay thế vòng đeo tay

Theo Hiệp hội ESD (ESDA), người ngồi thao tác với linh kiện nhạy tĩnh điện phải nối đất bằng vòng đeo tay. Trong ANSI/ESD S20.20, ghế là hạng mục kiểm soát tùy chọn, còn vòng đeo tay là biện pháp nối đất chính cho công việc ngồi. Muốn dùng ghế (kết hợp sàn, trang phục) thay cho vòng tay, nhà máy phải có văn bản điều chỉnh (tailoring) kèm bằng chứng: điện trở người – ghế – đất và điện áp cơ thể < 100 V khi đo trong toàn bộ phạm vi cử động lúc ngồi.

Ghế không nằm trong chương trình ESD mà đặt gần linh kiện có thể bị auditor xem là vật cách điện thiết yếu cần kiểm soát — đây là lý do nên dùng ghế ESD đồng bộ trong EPA, kể cả khi người ngồi đã đeo vòng tay.

Tiêu chuẩn và cách kiểm tra ghế

Giai đoạn	Phương pháp	Điểm đo	Giới hạn
Đánh giá sản phẩm (qualification)	ANSI/ESD STM12.1	Mặt ghế, tựa lưng (5 điểm mặt trước, 3 điểm mặt sau), tay vịn, vòng để chân → đất	Rg < 1×10⁹ Ω (ANSI/ESD S20.20)
Kiểm tra định kỳ (compliance verification)	ESD TR53	1 điểm trên mặt ghế → đất	Rg < 1×10⁹ Ω

• Đo khi ghế đặt trên sàn ESD đã nối đất, đúng vị trí sử dụng.
• ESDA khuyên đánh giá ở mức độ ẩm thấp nhất trong năm của nhà xưởng — vật liệu tiêu tán thường kém dẫn hơn khi khô.
• Từ phiên bản S20.20-2021, loại ghế mới đưa vào sử dụng cần có dữ liệu thử theo STM12.1, không chỉ một tuyên bố “đạt chuẩn”.

Chất liệu PU đúc và công thái học

Mặt ghế PU đúc là loại PU tự tạo da (integral skin): lõi xốp đàn hồi, bề mặt đặc, kín, chịu hóa chất và chống thủng; không thấm, không giữ bụi như ghế bọc vải — phù hợp khuyến nghị thiết kế phòng sạch là vật liệu ghế không hấp thụ hạt bụi. PU gốc isocyanate thơm ngả vàng dần dưới ánh sáng và tia UV — màu đen che được hiện tượng này, nên là màu phổ biến của ghế PU.

Theo hướng dẫn công thái học của CCOHS (Canada):

• Chiều cao mặt ghế chỉnh sao cho bàn chân đặt phẳng trên sàn hoặc gác chân, không bị ép mặt dưới đùi; ước lượng thô khoảng 1/4 chiều cao cơ thể.
• Độ sâu mặt ghế để người ngồi tựa lưng được mà không bị cấn sau đầu gối; tựa lưng đỡ vững vùng thắt lưng.
• Chân 5 nhánh để ổn định; bánh mềm cho sàn cứng (sàn vinyl, epoxy ESD), bánh cứng cho thảm.
• Bàn cao (900 mm) phải có vòng hoặc bệ gác chân để đầu gối gập khoảng 90°.

Ghế văn phòng tại châu Âu thường được đánh giá theo bộ EN 1335 (kích thước, an toàn, độ bền); các mẫu ghế ESD nhập khẩu thường ghi đồng thời EN 1335 và EN 61340-5-1.

Bảo dưỡng và sai lầm thường gặp

• Lau ghế bằng IPA hoặc dung dịch vệ sinh ESD. Không dùng chất đánh bóng có silicone, sáp — tạo màng cách điện trên mặt PU.
• Định kỳ gỡ tóc, chỉ, băng keo quấn vào trục bánh xe; bánh mòn, nứt hoặc kẹt phải thay bằng bánh ESD cùng loại.
• Không lót đệm mút, áo ghế vải hoặc túi nilon lên mặt ghế — lớp này cách điện và tự sinh tĩnh điện khi người ngồi xoay.
• Đặt ghế ESD trên sàn gạch, sàn epoxy thường: ghế không có đường xuống đất.
• Thay piston, chân hoặc bánh xe bằng linh kiện ghế văn phòng thông thường rồi không đo lại điện trở mặt ghế → đất.

Nguồn tham khảo kỹ thuật

• ESDA – Fundamentals of ESD, Part 3 (sàn, ghế, nối đất người ngồi)
• ESDA Forum – ESD chair testing (STM12.1, TR53, S20.20-2021)
• ESDA – WG 12.0 Seating
• Bevco – ESD / Cleanroom seating (xích kéo đồng, bánh/đế ESD)
• CCOHS – Office ergonomics: chair
• Cleanroom Technology – Designing cleanroom equipment for compliance

Yêu cầu báo giá: gửi số ghế, chiều cao bàn, có cần vòng chân/bánh xe — PRIMEAG gửi mẫu ngồi thử.

---
